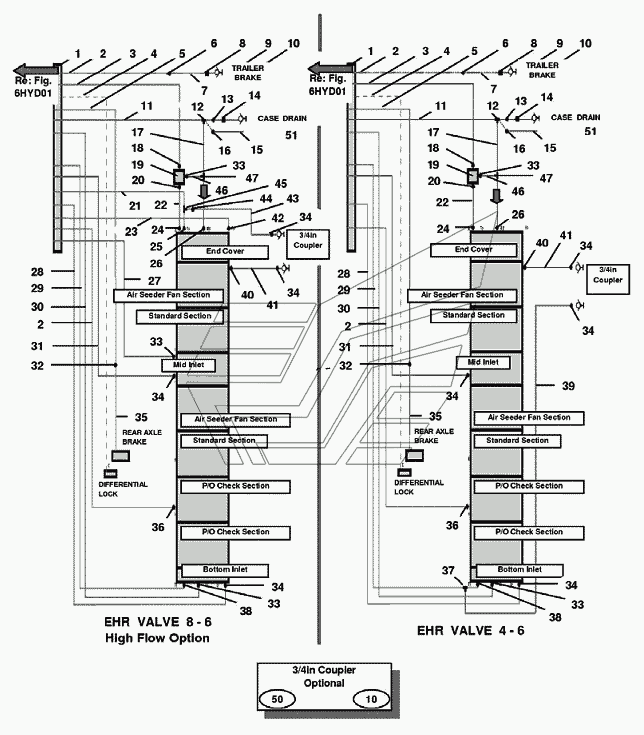

6HYD02b Система гидравлического электрооборудования задней части рамы, EHR Versatile серии HHT. Каталог 2008г.

6HYD02a Система гидравлического оборудования задней части рамы, Mechanical Versatile серии HHT 6HYD03 Соединительная перемычка в сборе Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

51

35

34

33

32

31

30

29

28

27

26

36

37

38

50

47

46

45

44

39

42

40

25

24

10а

10

9

8

7

6

5

4

3

2

11

12

13

23

22

21

20

19

18

17

16

15

14

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Крышка муфты гидравлической

Заводской номер: 86001464 Количество на модель: AR

86001464

AR

Номер детали на чертеже:

Трубка, Сталь ZN-Рl, задняя тормозная магистраль

Заводской номер: 86034016 Количество на модель: 1

86034016

1

Номер детали на чертеже:

Штуцер 1-3/16orfsx1-1/16orb

Заводской номер: 9840535 Количество на модель: 4

9840535

4

Номер детали на чертеже:

Штуцер 11/16orfs 9/16orb

Заводской номер: 9993143 Количество на модель: 3

9993143

3

Номер детали на чертеже:

Фитинг Hex-1.00in, 2x11/16orfs, Un-2A

Заводской номер: 86033058 Количество на модель: 1

86033058

1

Номер детали на чертеже:

Рукав гидравлический в сборе 3/4х2225 100r17

Заводской номер: 86032825 Количество на модель: 1

86032825

1

Номер детали на чертеже:

Рукав 3/8x2300 100R17

Заводской номер: 86032821 Количество на модель: 1

86032821

1

Номер детали на чертеже:

Рукав гидравлический в сборе 1.00x2075 100r17

Заводской номер: 86032845 Количество на модель: 1

86032845

1

Номер детали на чертеже:

Рукав гидравлический в сборе 3/4х2225 100r17

Заводской номер: 86032824 Количество на модель: 1

86032824

1

Номер детали на чертеже:

Рукав 3/8dmх2550мм 100r17

Заводской номер: 86034086 Количество на модель: 1

86034086

1

Номер детали на чертеже:

Штуцер 11/16orfs 7/16orb

Заводской номер: 86033817 Количество на модель: 1

86033817

1

Номер детали на чертеже:

Фитинг 90, 7/16orb 11/16ofs

Заводской номер: 9843592 Количество на модель: 1

9843592

1

Номер детали на чертеже:

Тройник 1-7/16rfs, 1-7/16orfs

Заводской номер: 86033271 Количество на модель: 1

86033271

1

Номер детали на чертеже:

Штуцер 1-7/16orfsx1-5/16orb

Заводской номер: 9824055 Количество на модель: 1

9824055

1

Номер детали на чертеже:

Втулка внутренняя резьба 3/4dm

Заводской номер: 86025387 Количество на модель: AR

86025387

AR

Номер детали на чертеже:

Тройник 11/16orfsx11/16orb

Заводской номер: 9843615 Количество на модель: 1

9843615

1

Номер детали на чертеже:

Трубка наруж.диам.0.37dm с 2 гайками

Заводской номер: 86033877 Количество на модель: 1

86033877

1

Номер детали на чертеже:

Тройник 1-3/16Orfs, 1-3/16Orfs

Заводской номер: 86033270 Количество на модель: 1

86033270

1

Номер детали на чертеже:

Адаптер фитинга 1-3/160rfs, 1-7/160rfs

Заводской номер: 86036035 Количество на модель: 1

86036035

1

Номер детали на чертеже:

Рукав 3/4dmх925мм 100r1

Заводской номер: 86034126 Количество на модель: 1

86034126

1

Номер детали на чертеже:

Фитинг 90, 1-3/16orfs 1-5/16orb

Заводской номер: 86033267 Количество на модель: 1

86033267

1

Номер детали на чертеже:

Рукав 3/4х950 100r17

Заводской номер: 86034125 Количество на модель: 1

86034125

1

Номер детали на чертеже:

Фитинг 90, 1-5/16orb 1-7/16ofs

Заводской номер: 9824540 Количество на модель: 1

9824540

1

Номер детали на чертеже:

Фитинг 90, 6orfsx6orfs

Заводской номер: 86033881 Количество на модель: 1

86033881

1

Номер детали на чертеже:

Стопорное кольцо диам.1.75dm

Заводской номер: VI1487 Количество на модель: 1

VI1487

1

Номер детали на чертеже:

Пробка 3/4dm, полиуретан

Заводской номер: 86010613 Количество на модель: 1

86010613

1

Номер детали на чертеже:

Гидравлический клапан тормозной системы прицепа 25-Gpm / 3000-psi

Заводской номер: 86035153 Количество на модель: 1

86035153

1

Номер детали на чертеже:

Муфта гидравлическая

Заводской номер: 9823733 Количество на модель: 1

9823733

1

Номер детали на чертеже:

Переходник M16x6 Orfs

Заводской номер: 86035152 Количество на модель: 1

86035152

1

Номер детали на чертеже:

Фитинг Hex-1.00in, 6-Orfs, 11/16 - 16

Заводской номер: 86035051 Количество на модель: 1

86035051

1

Номер детали на чертеже:

Рукав гидравлический в сборе 3/8x1300 100r17

Заводской номер: 86032849 Количество на модель: 1

86032849

1

Номер детали на чертеже:

Изолятор

Заводской номер: Non-Available Количество на модель: NA

Non-Available

NA

Номер детали на чертеже:

Рукав 3/8dmх2600мм 100r17

Заводской номер: 86033965 Количество на модель: 1

86033965

1

Номер детали на чертеже:

Рукав гидравлический в сборе 3/8x2300 100r17

Заводской номер: 86032822 Количество на модель: 2

86032822

2

Номер детали на чертеже:

Рукав 1/2dmх2300мм 100r17

Заводской номер: 86032823 Количество на модель: 1

86032823

1

Номер детали на чертеже:

Тройник со стяжной гайкой 3/4fjicx3/4mjic

Заводской номер: 86033350 Количество на модель: 1

86033350

1

Номер детали на чертеже:

Штуцер Morb-3/4in Mijic-3/4in

Заводской номер: V95847 Количество на модель: 1

V95847

1

Номер детали на чертеже:

Рукав 3/4dmх2400мм 100r17

Заводской номер: 86033151 Количество на модель: 1

86033151

1

Номер детали на чертеже:

Трубка наруж.диам.1.37dm с 2 гайками (11/16-16orfs)

Заводской номер: 86033876 Количество на модель: 1

86033876

1

Номер детали на чертеже:

Рукав 3/4dmх2400мм 100r1

Заводской номер: 86033150 Количество на модель: 1

86033150

1

Номер детали на чертеже:

Фитинг 90, 9/16orbx11/16ofs

Заводской номер: 9840543 Количество на модель: 1

9840543

1

Номер детали на чертеже:

Гидравлический клапан-регулятор давления HHP L4WD

Заводской номер: 86033521 Количество на модель: 1

86033521

1

Номер детали на чертеже:

Штуцер 7/16orb 11/16orfs

Заводской номер: 86034990 Количество на модель: 1

86034990

1

Номер детали на чертеже:

Рукав 3/8dmх850мм 100R1

Заводской номер: 86033808 Количество на модель: 1

86033808

1

Номер детали на чертеже:

Штуцер 5/16

Заводской номер: V6824 Количество на модель: 1

V6824

1

Номер детали на чертеже:

Патрубок 5/16dmх165мм 30r7

Заводской номер: 86015986 Количество на модель: 1

86015986

1

Номер детали на чертеже:

Втулка охватываемая 1/2 - 16Orb

Заводской номер: 86544945 Количество на модель: 1

86544945

1

Номер детали на чертеже:

Кронштейн рукавов

Заводской номер: 86033044 Количество на модель: 1

86033044

1
