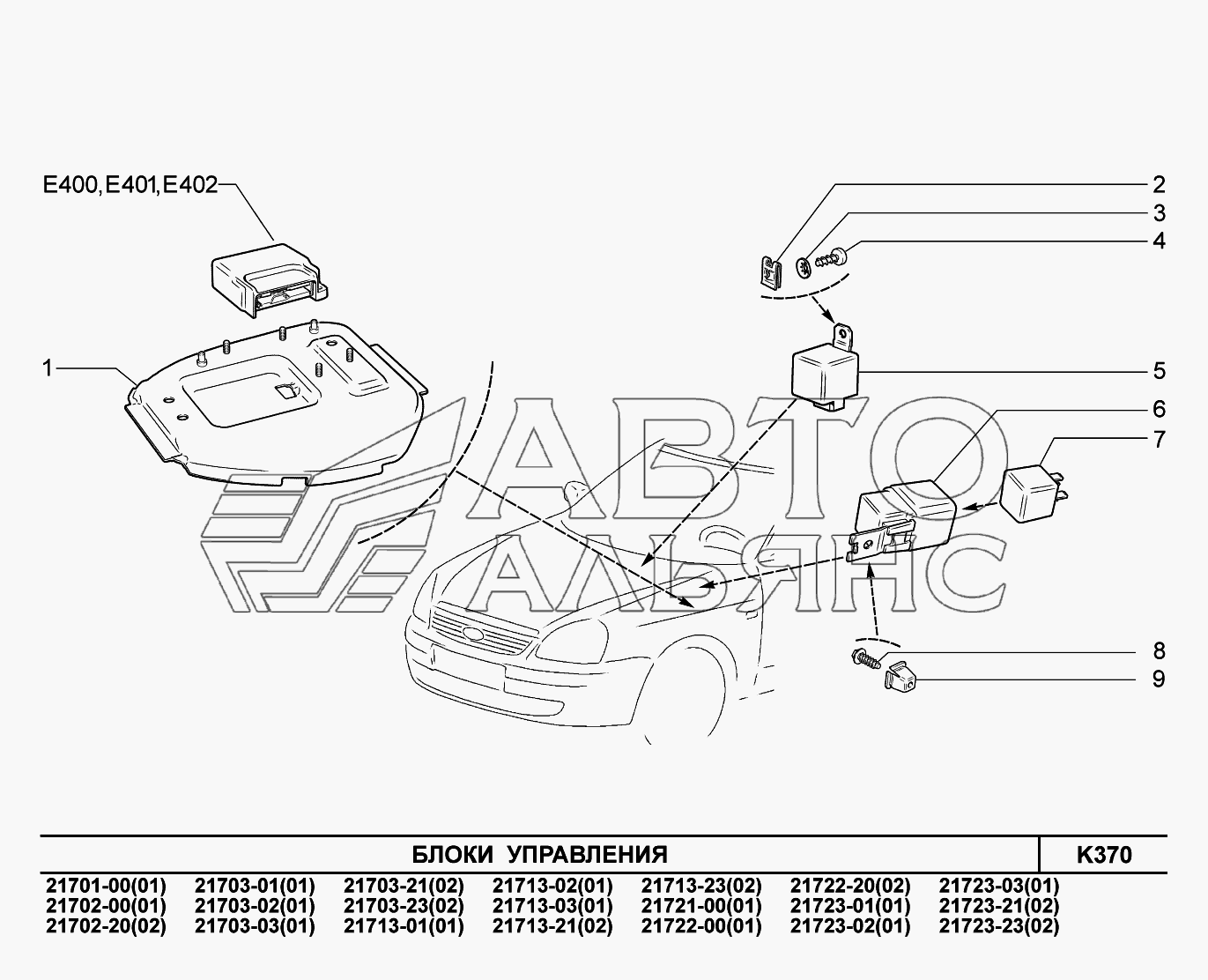

K370. Блоки управления LADA Priora (ВАЗ-2170). Каталог 2013г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
1

Номер детали на чертеже:

1

Кронштейн блока управления системы

Заводской номер: 21100-3824034-00 Количество на модель: 1
21100-3824034-00
1
2

Номер детали на чертеже:

2

Скоба

Заводской номер: 00001-0041897-76 Количество на модель: 1
00001-0041897-76
1
040507
УНИП СЕРВИС
14189776/362148-02 14189776
Производитель: УНИП СЕРВИС
3

Номер детали на чертеже:

3

Шайба 5 стопорная

Заводской номер: 00001-0025991-71 Количество на модель: 1
00001-0025991-71
1
4

Номер детали на чертеже:

4

Винт 4,3х15,9 самонарезающий

Заводской номер: 00001-0076702-07 Количество на модель: 1
00001-0076702-07
1
5

Номер детали на чертеже:

5

Блок управления электрообогреваемого ветрового стекла

Заводской номер: 21700-3763050-00 Количество на модель: 1
21700-3763050-00
1
766970
НПП ЭЛКАР
2170-3763050-01 21700-3763050-00
Код: 766970
Артикул: 2170-3763050-01, 21700-3763050-00
Под заказ

На складах : Под заказ

Производитель: НПП ЭЛКАР
6

Номер детали на чертеже:

6

Реле защищенное 70 А

Заводской номер: 21700-3747510-00 Количество на модель: 1
21700-3747510-00
1
7

Номер детали на чертеже:

7

Кожух реле защитный

Заводской номер: 21700-3747520-00 Количество на модель: 1
21700-3747520-00
1
8

Номер детали на чертеже:

8

Винт 5,6х16 самонарезающий

Заводской номер: 00001-0051873-01 Количество на модель: 2
00001-0051873-01
2
9

Номер детали на чертеже:

9

Втулка крепления отопителя

Заводской номер: 21110-8101482-00 Количество на модель: 1
21110-8101482-00
1
178854
LADA
21110-8101482-00 21110810148200, 2111-8101482
Код: 178854
Артикул: 21110-8101482-00, 21110810148200, 2111-8101482
Производитель: LADA
