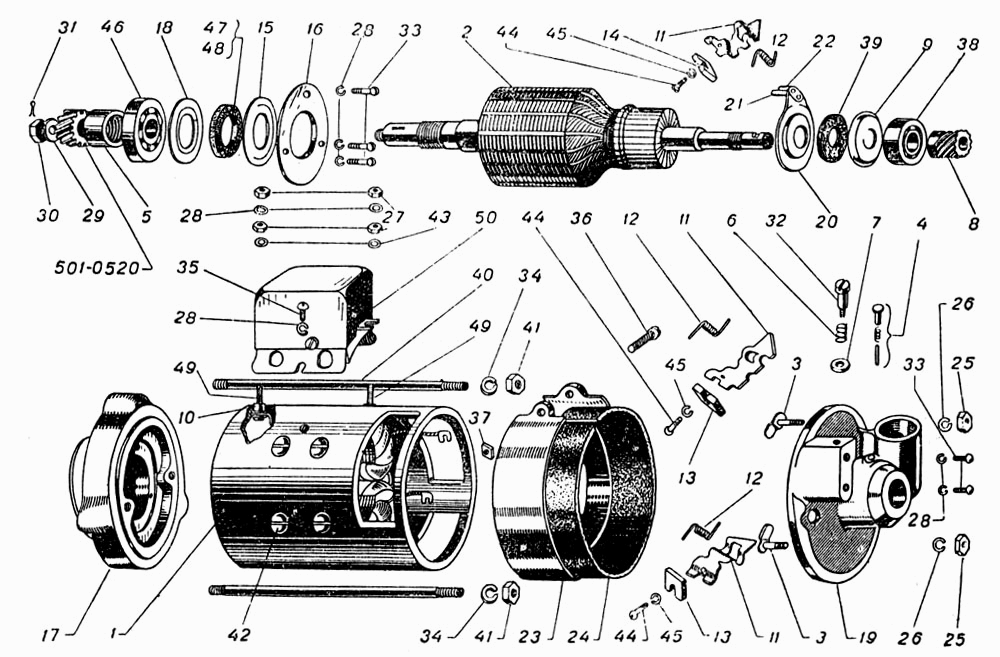

Генератор ЗИС-101

Схема электрооборудования ЗИС-101 Реле генератора ЗИС-101

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Винт

Заводской номер: 7Х-1598 Количество на модель: 1
7Х-1598
1

Номер детали на чертеже:

Траверса в сборе

Заводской номер: ГЛ-27-73 Количество на модель: 1
ГЛ-27-73
1

Номер детали на чертеже:

Шайба

Заводской номер: 1-ГБФ-63 Количество на модель: 2
1-ГБФ-63
2

Номер детали на чертеже:

Шайба

Заводской номер: 1-ГБФ-55 Количество на модель: 2
1-ГБФ-55
2

Номер детали на чертеже:

Шайба

Заводской номер: 8Х-4195 Количество на модель: 2
8Х-4195
2

Номер детали на чертеже:

Шестерня динамо

Заводской номер: 501-0520 Количество на модель: 1
501-0520
1

Номер детали на чертеже:

Шпилька установочная

Заводской номер: 1-ГВФ-95 Количество на модель: 2
1-ГВФ-95
2

Номер детали на чертеже:

Шпонка сегментная

Заводской номер: Х-4148 Количество на модель: 1
Х-4148
1

Номер детали на чертеже:

Шпонка

Заводской номер: М11-40П62 Количество на модель: 1
М11-40П62
1

Номер детали на чертеже:

Штифт в сборе

Заводской номер: ГЛ-41-88 Количество на модель: 1
ГЛ-41-88
1

Номер детали на чертеже:

Планка прижимная

Заводской номер: ГЛ-18-47 Количество на модель: 1
ГЛ-18-47
1

Номер детали на чертеже:

Ось щеткодержателя в сборе

Заводской номер: ГЛ-41-89 Количество на модель: 1
ГЛ-41-89
1

Номер детали на чертеже:

Гайка круглая

Заводской номер: ГЛ-18-31 Количество на модель: 1
ГЛ-18-31
1

Номер детали на чертеже:

Генератор 6 вольт, 130 ватт с распределителем и реле в сборе

Заводской номер: ГЛ-41 Количество на модель: 1
ГЛ-41
1

Номер детали на чертеже:

Катушки полюсов в сборе

Заводской номер: ГЛ-74-87 Количество на модель: 1
ГЛ-74-87
1

Номер детали на чертеже:

Кронштейн

Заводской номер: ГЛ-18-48 Количество на модель: 1
ГЛ-18-48
1

Номер детали на чертеже:

Крышка со стороны коллектора в сборе

Заводской номер: ГЛ-72-98 Количество на модель: 1
ГЛ-72-98
1

Номер детали на чертеже:

Крышка со стороны привода в сборе

Заводской номер: ГЛ-26-95 Количество на модель: 1
ГЛ-26-95
1

Номер детали на чертеже:

Лента защитная в сборе

Заводской номер: ГЛ-74-86 Количество на модель: 1
ГЛ-74-86
1

Номер детали на чертеже:

Маслоотбойный диск

Заводской номер: ГЛ-18-67 Количество на модель: 1
ГЛ-18-67
1

Номер детали на чертеже:

Ось щеткодержателя

Заводской номер: ГЛ-18-54 Количество на модель: 1
ГЛ-18-54
1
1

Номер детали на чертеже:

1

Корпус в сборе

Заводской номер: ГЛ-74-84 Количество на модель: 1
ГЛ-74-84
1
2

Номер детали на чертеже:

2

Якорь в сборе

Заводской номер: ГЛ-74-85 Количество на модель: 1
ГЛ-74-85
1
3

Номер детали на чертеже:

3

Планка прижимная в сборе

Заводской номер: ГЛ-18-32 Количество на модель: 2
ГЛ-18-32
2
4

Номер детали на чертеже:

4

Масленка

Заводской номер: ГЛ-5128 Количество на модель: 1
ГЛ-5128
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: ГЛ-18-41 Количество на модель: 1
ГЛ-18-41
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: ГЛ-18-46 Количество на модель: 1
ГЛ-18-46
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: ГАУ-10-3004 Количество на модель: 1
ГАУ-10-3004
1
8

Номер детали на чертеже:

8

Шестерня

Заводской номер: ГЛ-52-47 Количество на модель: 1
ГЛ-52-47
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: ГЛ-27-78 Количество на модель: 1
ГЛ-27-78
1
10

Номер детали на чертеже:

10

Втулка

Заводской номер: 1-ГБФ-117 Количество на модель: 2
1-ГБФ-117
2
11

Номер детали на чертеже:

11

Щеткодержатель

Заводской номер: ГЛ-54-05 Количество на модель: 3
ГЛ-54-05
3
12

Номер детали на чертеже:

12

Пружина

Заводской номер: ГЛ-27-76 Количество на модель: 3
ГЛ-27-76
3
13

Номер детали на чертеже:

13

Щетка главная

Заводской номер: ГЛ-18-52 Количество на модель: -2
ГЛ-18-52
-2
14

Номер детали на чертеже:

14

Щетка вспомогательная

Заводской номер: ГАУ-18-78 Количество на модель: 1
ГАУ-18-78
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: ГЛ-18-44 Количество на модель: 1
ГЛ-18-44
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: ГЛ-18-45 Количество на модель: 1
ГЛ-18-45
1
17

Номер детали на чертеже:

17

Крышка со стороны привода

Заводской номер: ГЛ-90-54 Количество на модель: 1
ГЛ-90-54
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: ГЛ-18-40 Количество на модель: 1
ГЛ-18-40
1
19

Номер детали на чертеже:

19

Крышка со стороны коллектора

Заводской номер: ГЛ-90-55 Количество на модель: 1
ГЛ-90-55
1
20

Номер детали на чертеже:

20

Траверса

Заводской номер: ГЛ-54-06 Количество на модель: 1
ГЛ-54-06
1
21

Номер детали на чертеже:

21

Штифт

Заводской номер: ГЛ-27-75 Количество на модель: 1
ГЛ-27-75
1
22

Номер детали на чертеже:

22

Штифт

Заводской номер: ГАУ-18-73 Количество на модель: 1
ГАУ-18-73
1
23

Номер детали на чертеже:

23

Лента защитная

Заводской номер: 2-ГАХ-24 Количество на модель: 1
2-ГАХ-24
1
24

Номер детали на чертеже:

24

Прокладка защитной ленты

Заводской номер: 1-ГАХ-25 Количество на модель: 1
1-ГАХ-25
1
25

Номер детали на чертеже:

25

Гайка

Заводской номер: МН-40018 Количество на модель: 2
МН-40018
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: МН-40075 Количество на модель: 2
МН-40075
2
27

Номер детали на чертеже:

27

Гайка

Заводской номер: Х-4003 Количество на модель: 4
Х-4003
4
28

Номер детали на чертеже:

28

Шайба пружинная

Заводской номер: Х-4001 Количество на модель: 10
Х-4001
10
29

Номер детали на чертеже:

29

Шайба

Заводской номер: Х-358 Количество на модель: 1
Х-358
1
30

Номер детали на чертеже:

30

Гайка

Заводской номер: Х-1539 Количество на модель: 1
Х-1539
1
31

Номер детали на чертеже:

31

Шплинт

Заводской номер: Х-404 Количество на модель: 1
Х-404
1
32

Номер детали на чертеже:

32

Винт

Заводской номер: Х1-15-80 Количество на модель: 1
Х1-15-80
1
33

Номер детали на чертеже:

33

Винт

Заводской номер: 8Х-1596 Количество на модель: 5
8Х-1596
5
34

Номер детали на чертеже:

34

Шайба гровера

Заводской номер: Х-4069 Количество на модель: 2
Х-4069
2
35

Номер детали на чертеже:

35

Винт

Заводской номер: 7Х-1542 Количество на модель: 2
7Х-1542
2
36

Номер детали на чертеже:

36

Винт

Заводской номер: 7Х-1543 Количество на модель: 1
7Х-1543
1
37

Номер детали на чертеже:

37

Гайка

Заводской номер: Х-1531 Количество на модель: 1
Х-1531
1
38

Номер детали на чертеже:

38

Подшипник

Заводской номер: Х9-27-77 Количество на модель: 1
Х9-27-77
1
39

Номер детали на чертеже:

39

Шайба войлочная

Заводской номер: Х5-18-35 Количество на модель: 1
Х5-18-35
1
40

Номер детали на чертеже:

40

Шпилька натяжная

Заводской номер: Х1-15-78 Количество на модель: 2
Х1-15-78
2
41

Номер детали на чертеже:

41

Гайка

Заводской номер: 8Х-1537 Количество на модель: 2
8Х-1537
2
42

Номер детали на чертеже:

42

Винт полюса

Заводской номер: 1-ГК-38 Количество на модель: 8
1-ГК-38
8
43

Номер детали на чертеже:

43

Шайба

Заводской номер: М11-41081 Количество на модель: 2
М11-41081
2
44

Номер детали на чертеже:

44

Винт

Заводской номер: 8Х-1549 Количество на модель: 3
8Х-1549
3
45

Номер детали на чертеже:

45

Шайба гровера

Заводской номер: МИ-41079 Количество на модель: 3
МИ-41079
3
46

Номер детали на чертеже:

46

Подшипник шариковый

Заводской номер: Х-4071 Количество на модель: 1
Х-4071
1
47

Номер детали на чертеже:

47

Шайба войлочная

Заводской номер: Х5-15-72 Количество на модель: 1
Х5-15-72
1
48

Номер детали на чертеже:

48

Шайба войлочная

Заводской номер: Х5-15-73 Количество на модель: 1
Х5-15-73
1
49

Номер детали на чертеже:

49

Болт контактный

Заводской номер: Х1-27-71 Количество на модель: 2
Х1-27-71
2
50

Номер детали на чертеже:

50

Реле генератора в сборе

Заводской номер: Р3-69 Количество на модель: 1
Р3-69
1
