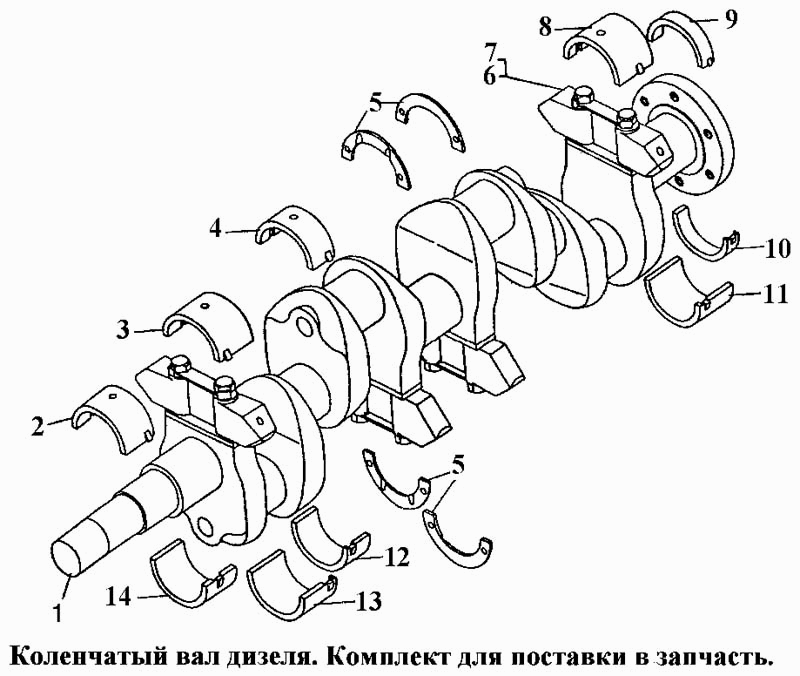

Коленчатый вал дизеля. Комплект для поставки в запчасти Т-170

Регулятор пускового двигателя Т-170 Шатун. Комплект для поставки в запчасти Т-170

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Коленчатый вал 16-03-112 ОК СП с комплектом вкладышей

Заводской номер: 16-03-126-01СП Количество на модель: 1

16-03-126-01СП

1

1

Номер детали на чертеже:

1

Вал коленчатый с комплектом коренных и шатунных вкладышей

Заводской номер: 16-03-126СП Количество на модель: 1

16-03-126СП

1

044053

16-03-112СПН2 16-03-112СП

Код: 044053

Артикул: 16-03-112СПН2, 16-03-112СП

Производитель:

1

Номер детали на чертеже:

1

Коленчатый вал 16-03-112 ОШ СП с комплектом вкладышей: шатунных А23.01-100-190сб.ППН1

Заводской номер: 16-03-126-02СП Количество на модель: 1

16-03-126-02СП

1

1

Номер детали на чертеже:

1

Коленчатый вал 16-03-112 СП с комплектом вкладышей: шатунных А23.01-100-190сб.ЛПН2

Заводской номер: 16-03-126-03СП Количество на модель: 1

16-03-126-03СП

1

2

Номер детали на чертеже:

2

Верхний вкладыш переднего коренного подшипника

Заводской номер: А23.01-103.032 Количество на модель: 1

А23.01-103.032

1

3

Номер детали на чертеже:

3

Вкладыш шатунного подшипника верхний

Заводской номер: А23.01-100 009 Количество на модель: 4

А23.01-100 009

4

4

Номер детали на чертеже:

4

Верхний вкладыш промежуточных коренных подшипников

Заводской номер: А23.01-103.054 Количество на модель: 4

А23.01-103.054

4

5

Номер детали на чертеже:

5

Полукольцо упорное

Заводской номер: А23.01-13701-А Количество на модель: 4

А23.01-13701-А

4

6

Номер детали на чертеже:

6

Болт

Заводской номер: 700-28-2130 Количество на модель: 8

700-28-2130

8

7

Номер детали на чертеже:

7

Пластина замковая

Заводской номер: 700-31-2125 Количество на модель: 4

700-31-2125

4

8

Номер детали на чертеже:

8

Верхний вкладыш заднего коренного подшипника

Заводской номер: А23.01-103.036 Количество на модель: 1

А23.01-103.036

1

9

Номер детали на чертеже:

9

Верхний вкладыш заднего коренного подшипника

Заводской номер: А23.01-103.038 Количество на модель: 1

А23.01-103.038

1

10

Номер детали на чертеже:

10

Нижний вкладыш коренного подшипника

Заводской номер: А23.01-103.039 Количество на модель: 1

А23.01-103.039

1

11

Номер детали на чертеже:

11

Нижний вкладыш заднего коренного подшипника

Заводской номер: А23.01-103.037 Количество на модель: 1

А23.01-103.037

1

12

Номер детали на чертеже:

12

Нижний вкладыш промежуточных коренных подшипников

Заводской номер: А23.01-103 055 Количество на модель: 4

А23.01-103 055

4

13

Номер детали на чертеже:

13

Вкладыш шатунного подшипника нижний

Заводской номер: А23.01-100.010 Количество на модель: 4

А23.01-100.010

4

14

Номер детали на чертеже:

14

Нижний вкладыш переднего коренного подшипника

Заводской номер: А23.01-103.033 Количество на модель: 1

А23.01-103.033

1
