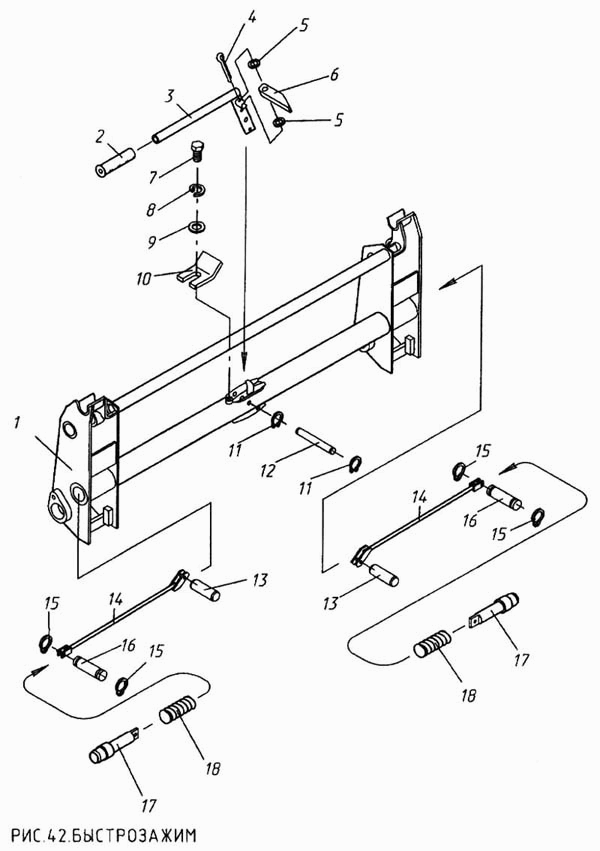

Быстрозажим МКСМ-800

Стрела МКСМ-800 Ковш МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Быстрозажим

Заводской номер: 533-9-62-25-130-1К Количество на модель: 1
533-9-62-25-130-1К
1
1

Номер детали на чертеже:

1

Каркас быстрозажима

Заводской номер: 533-9-62-25-131-1К Количество на модель: 1
533-9-62-25-131-1К
1
2

Номер детали на чертеже:

2

Ручка

Заводской номер: 765-49-23 Количество на модель: 1
765-49-23
1
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: 533-9-62-25-160-1К Количество на модель: 1
533-9-62-25-160-1К
1
4

Номер детали на чертеже:

4

Шплинт 5Х28.019 ГОСТ 397-79

Заводской номер: Шплинт 5Х28.019 ГОСТ 397-79 Количество на модель: 1
Шплинт 5Х28.019 ГОСТ 397-79
1
5

Номер детали на чертеже:

5

Шайба 5.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 5.02.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 5.02.0118 ГОСТ 11371-78
2
5

Номер детали на чертеже:

5

Шайба 5.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 5.01.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 5.01.0118 ГОСТ 11371-78
2
6

Номер детали на чертеже:

6

Язычок

Заводской номер: 533-0-62-25-186-1К Количество на модель: 1
533-0-62-25-186-1К
1
7

Номер детали на чертеже:

7

Болт М8-6gХ12.46.019 ГОСТ 7808-70

Заводской номер: Болт М8-6gХ12.46.019 ГОСТ 7808-70 Количество на модель: 1
Болт М8-6gХ12.46.019 ГОСТ 7808-70
1
8

Номер детали на чертеже:

8

Шайба 8Т 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 8Т 65Г 06 ГОСТ 6402-70 Количество на модель: 1
Шайба 8Т 65Г 06 ГОСТ 6402-70
1
9

Номер детали на чертеже:

9

Шайба 8.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.02.0118 ГОСТ 11371-78 Количество на модель: 1
Шайба 8.02.0118 ГОСТ 11371-78
1
9

Номер детали на чертеже:

9

Шайба 8.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.01.0118 ГОСТ 11371-78 Количество на модель: 1
Шайба 8.01.0118 ГОСТ 11371-78
1
10

Номер детали на чертеже:

10

Упор

Заводской номер: 533-0-62-25-147-1К Количество на модель: 1
533-0-62-25-147-1К
1
11

Номер детали на чертеже:

11

Кольцо В 10.0118 ГОСТ 13942-86

Заводской номер: Кольцо В 10.0118 ГОСТ 13942-86 Количество на модель: 2
Кольцо В 10.0118 ГОСТ 13942-86
2
12

Номер детали на чертеже:

12

Палец

Заводской номер: 533-0-62-25-188-1К Количество на модель: 1
533-0-62-25-188-1К
1
13

Номер детали на чертеже:

13

Штифт 2.8u8Х22.К.207...256НВОСТ3-2234-93

Заводской номер: Штифт 2.8u8Х22.К.207...256НВОСТ3-2234-93 Количество на модель: 2
Штифт 2.8u8Х22.К.207...256НВОСТ3-2234-93
2
14

Номер детали на чертеже:

14

Тяга

Заводской номер: 533-9-62-25-170-1К Количество на модель: 2
533-9-62-25-170-1К
2
15

Номер детали на чертеже:

15

Кольцо В 8.Хим.Оке.прм. ГОСТ 13942-86

Заводской номер: Кольцо В 8.Хим.Оке.прм. ГОСТ 13942-86 Количество на модель: 4
Кольцо В 8.Хим.Оке.прм. ГОСТ 13942-86
4
16

Номер детали на чертеже:

16

Цапфа

Заводской номер: 533-0-62-21-313-1К Количество на модель: 2
533-0-62-21-313-1К
2
17

Номер детали на чертеже:

17

Палец

Заводской номер: 533-0-62-25-175-1К Количество на модель: 2
533-0-62-25-175-1К
2
18

Номер детали на чертеже:

18

Пружина

Заводской номер: 533-0-14-21-139-1К Количество на модель: 2
533-0-14-21-139-1К
2
