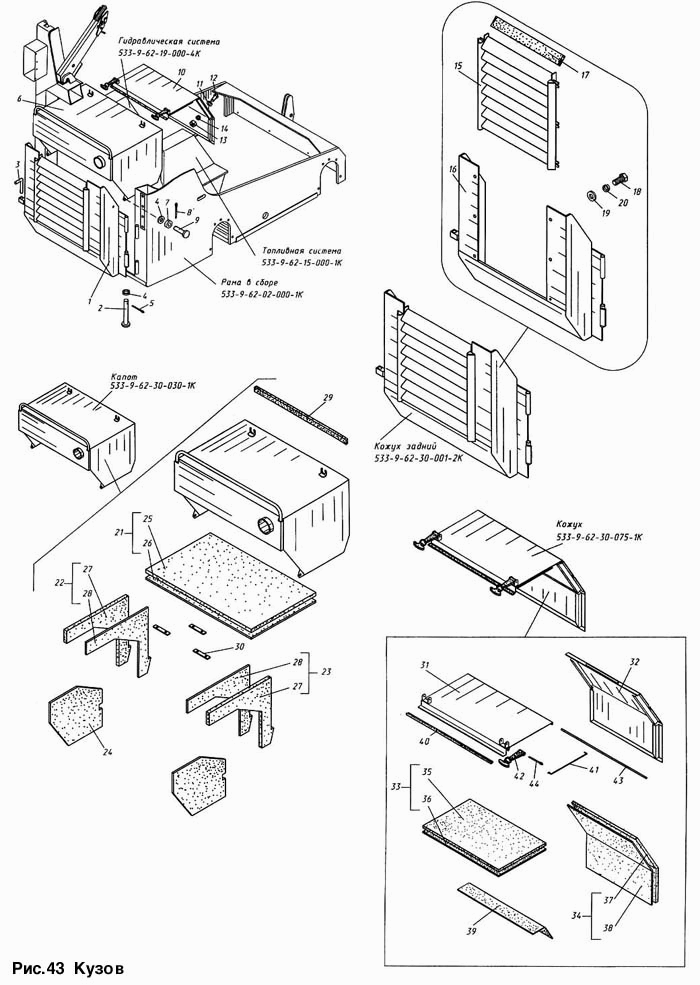

Кузов МКСМ-800

Крепление кабины МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кузов

Заводской номер: 533-9-62-30-000-1К Количество на модель:
533-9-62-30-000-1К
1

Номер детали на чертеже:

1

Кожух задний

Заводской номер: 533-9-62-30-001-2К Количество на модель: 1
533-9-62-30-001-2К
1
2

Номер детали на чертеже:

2

Палец

Заводской номер: 533-0-62-30-105-1К Количество на модель: 2
533-0-62-30-105-1К
2
3

Номер детали на чертеже:

3

Палец

Заводской номер: 533-0-62-30-201-1К Количество на модель: 1
533-0-62-30-201-1К
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 672-31-34-01 Количество на модель: 4
672-31-34-01
4
5

Номер детали на чертеже:

5

Шплинт 4Х25.0118 ГОСТ 397-79

Заводской номер: Шплинт 4Х25.0118 ГОСТ 397-79 Количество на модель: 2
Шплинт 4Х25.0118 ГОСТ 397-79
2
6

Номер детали на чертеже:

6

Капот

Заводской номер: 533-9-62-30-030-1К Количество на модель: 1
533-9-62-30-030-1К
1
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 533-0-62-30-100-1К Количество на модель: 2
533-0-62-30-100-1К
2
8

Номер детали на чертеже:

8

Шплинт 3.2Х25.0118 ГОСТ 397-79

Заводской номер: Шплинт 3.2Х25.0118 ГОСТ 397-79 Количество на модель: 2
Шплинт 3.2Х25.0118 ГОСТ 397-79
2
9

Номер детали на чертеже:

9

Ось

Заводской номер: 700-47-361-01 Количество на модель: 2
700-47-361-01
2
9

Номер детали на чертеже:

9

Палец

Заводской номер: 533-0-62-30-101-1К Количество на модель: 2
533-0-62-30-101-1К
2
10

Номер детали на чертеже:

10

Кожух

Заводской номер: 533-9-62-30-075-1К Количество на модель: 1
533-9-62-30-075-1К
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 672-31-162-01 Количество на модель: 2
672-31-162-01
2
12

Номер детали на чертеже:

12

Болт М6-6gХ30.46.019 ГОСТ 7798-70

Заводской номер: Болт М6-6gХ30.46.019 ГОСТ 7798-70 Количество на модель: 2
Болт М6-6gХ30.46.019 ГОСТ 7798-70
2
13

Номер детали на чертеже:

13

Гайка М6-6Н.6.019 ГОСТ 5915-70

Заводской номер: Гайка М6-6Н.6.019 ГОСТ 5915-70 Количество на модель: 2
Гайка М6-6Н.6.019 ГОСТ 5915-70
2
14

Номер детали на чертеже:

14

Шайба 6Т 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 6Т 65Г 06 ГОСТ 6402-70 Количество на модель: 2
Шайба 6Т 65Г 06 ГОСТ 6402-70
2
15

Номер детали на чертеже:

15

Заслонка шумозащитная

Заводской номер: 533-9-62-30-110-1К Количество на модель: 1
533-9-62-30-110-1К
1
16

Номер детали на чертеже:

16

Кожух

Заводской номер: 533-9-62-30-120-1К Количество на модель: 1
533-9-62-30-120-1К
1
17

Номер детали на чертеже:

17

Вкладыш

Заводской номер: 533-0-62-30-120-1К Количество на модель: 8
533-0-62-30-120-1К
8
18

Номер детали на чертеже:

18

Болт М8-6gХ16.46.019 ГОСТ 7796-70

Заводской номер: Болт М8-6gХ16.46.019 ГОСТ 7796-70 Количество на модель: 6
Болт М8-6gХ16.46.019 ГОСТ 7796-70
6
19

Номер детали на чертеже:

19

Шайба 8.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.01.0118 ГОСТ 11371-78 Количество на модель: 6
Шайба 8.01.0118 ГОСТ 11371-78
6
19

Номер детали на чертеже:

19

Шайба 8.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.02.0118 ГОСТ 11371-78 Количество на модель: 6
Шайба 8.02.0118 ГОСТ 11371-78
6
20

Номер детали на чертеже:

20

Шайба 8Т 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 8Т 65Г 06 ГОСТ 6402-70 Количество на модель: 6
Шайба 8Т 65Г 06 ГОСТ 6402-70
6
21

Номер детали на чертеже:

21

Пластина верхняя

Заводской номер: 533-9-62-30-612-1К Количество на модель: 1
533-9-62-30-612-1К
1
22

Номер детали на чертеже:

22

Пластина левая

Заводской номер: 533-9-62-30-613-1К Количество на модель: 1
533-9-62-30-613-1К
1
23

Номер детали на чертеже:

23

Пластина правая

Заводской номер: 533-9-62-30-614-1К Количество на модель: 1
533-9-62-30-614-1К
1
24

Номер детали на чертеже:

24

Войлок

Заводской номер: 533-0-62-30-069-1К Количество на модель: 2
533-0-62-30-069-1К
2
25

Номер детали на чертеже:

25

Пластина верхняя

Заводской номер: 533-0-62-30-624-1К Количество на модель: 1
533-0-62-30-624-1К
1
26

Номер детали на чертеже:

26

Пластина верхняя

Заводской номер: 533-0-62-30-623-1К Количество на модель: 1
533-0-62-30-623-1К
1
27

Номер детали на чертеже:

27

Пластина

Заводской номер: 533-0-62-30-621-1К Количество на модель: 2
533-0-62-30-621-1К
2
28

Номер детали на чертеже:

28

Пластина

Заводской номер: 533-0-62-30-622-1К Количество на модель: 2
533-0-62-30-622-1К
2
29

Номер детали на чертеже:

29

Уплотнение

Заводской номер: 533-0-62-30-205-2К Количество на модель: 1
533-0-62-30-205-2К
1
30

Номер детали на чертеже:

30

Прихват

Заводской номер: 533-0-03-30-611-2К Количество на модель: 3
533-0-03-30-611-2К
3
31

Номер детали на чертеже:

31

Кожух верхний

Заводской номер: 533-9-62-30-076-1К Количество на модель: 1
533-9-62-30-076-1К
1
32

Номер детали на чертеже:

32

Стенка

Заводской номер: 533-9-62-30-090-1К Количество на модель: 1
533-9-62-30-090-1К
1
33

Номер детали на чертеже:

33

Пластина

Заводской номер: 533-9-62-30-615-1К Количество на модель: 1
533-9-62-30-615-1К
1
34

Номер детали на чертеже:

34

Пластина

Заводской номер: 533-9-62-30-616-1К Количество на модель: 1
533-9-62-30-616-1К
1
35

Номер детали на чертеже:

35

Пластина

Заводской номер: 533-0-62-30-620-1К Количество на модель: 1
533-0-62-30-620-1К
1
36

Номер детали на чертеже:

36

Пластина

Заводской номер: 533-0-62-30-619-1К Количество на модель: 1
533-0-62-30-619-1К
1
37

Номер детали на чертеже:

37

Пластина

Заводской номер: 533-0-62-30-618-1К Количество на модель: 1
533-0-62-30-618-1К
1
38

Номер детали на чертеже:

38

Пластина

Заводской номер: 533-0-62-30-617-1К Количество на модель: 1
533-0-62-30-617-1К
1
39

Номер детали на чертеже:

39

Пластина резиновая

Заводской номер: 533-0-62-30-083-1К Количество на модель: 1
533-0-62-30-083-1К
1
40

Номер детали на чертеже:

40

Уплотнение

Заводской номер: 533-0-62-31-040-1-02К Количество на модель: 1
533-0-62-31-040-1-02К
1
41

Номер детали на чертеже:

41

Распорка

Заводской номер: 533-0-62-30-080-1К Количество на модель: 1
533-0-62-30-080-1К
1
42

Номер детали на чертеже:

42

Ручка

Заводской номер: 533-0-62-22-155-1К Количество на модель: 2
533-0-62-22-155-1К
2
43

Номер детали на чертеже:

43

Стержень

Заводской номер: 533-0-62-30-078-1К Количество на модель: 1
533-0-62-30-078-1К
1
44

Номер детали на чертеже:

44

Шплинт 5Х50.0118 ГОСТ 397-79

Заводской номер: Шплинт 5Х50.0118 ГОСТ 397-79 Количество на модель: 2
Шплинт 5Х50.0118 ГОСТ 397-79
2
