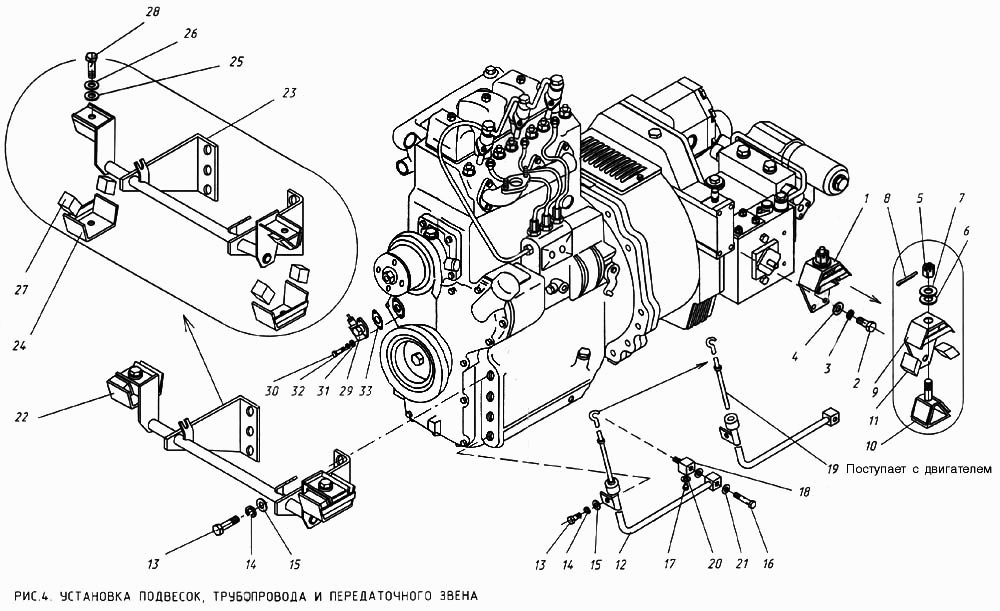

Установка подвесок, трубопровода и передаточного звена МКСМ-800

Установка двигателя МКСМ-800 Установка вентилятора МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Подвеска передняя

Заводской номер: 533-9-62-07-070-1К Количество на модель: 2
533-9-62-07-070-1К
2
2

Номер детали на чертеже:

2

Болт М10-6gХ25.46.019 ГОСТ 7796-70

Заводской номер: Болт М10-6gХ25.46.019 ГОСТ 7796-70 Количество на модель: 8
Болт М10-6gХ25.46.019 ГОСТ 7796-70
8
3

Номер детали на чертеже:

3

Шайба 10 ОТ 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Количество на модель: 8
Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
8
4

Номер детали на чертеже:

4

Шайба 10.01.0118

Заводской номер: Шайба 10.01.0118 Количество на модель: 8
Шайба 10.01.0118
8
4

Номер детали на чертеже:

4

Шайба 10.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 10.02.0118 ГОСТ 11371-78 Количество на модель: 8
Шайба 10.02.0118 ГОСТ 11371-78
8
5

Номер детали на чертеже:

5

Гайка 2М12-6Н.6.019 ГОСТ 5932-73

Заводской номер: Гайка 2М12-6Н.6.019 ГОСТ 5932-73 Количество на модель: 1
Гайка 2М12-6Н.6.019 ГОСТ 5932-73
1
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 533-0-62-07-080-1К Количество на модель: 1
533-0-62-07-080-1К
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 533-0-62-07-081-1К Количество на модель: 1
533-0-62-07-081-1К
1
8

Номер детали на чертеже:

8

Шплинт 3.2Х25.0118 ГОСТ 397-79

Заводской номер: Шплинт 3.2Х25.0118 ГОСТ 397-79 Количество на модель: 1
Шплинт 3.2Х25.0118 ГОСТ 397-79
1
9

Номер детали на чертеже:

9

Седло

Заводской номер: 533-9-62-07-071-1К Количество на модель: 1
533-9-62-07-071-1К
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 533-9-62-07-075-1К Количество на модель: 1
533-9-62-07-075-1К
1
11

Номер детали на чертеже:

11

Амортизатор

Заводской номер: 533-0-62-07-079-1 Количество на модель: 2
533-0-62-07-079-1
2
11

Номер детали на чертеже:

11

Амортизатор

Заводской номер: 533-0-62-07-079-1К Количество на модель: 2
533-0-62-07-079-1К
2
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: 533-9-62-07-106-1К Количество на модель: 1
533-9-62-07-106-1К
1
13

Номер детали на чертеже:

13

Болт 3М16-6gХ30.46.019 ГОСТ 7796-70

Заводской номер: Болт 3М16-6gХ30.46.019 ГОСТ 7796-70 Количество на модель: 7
Болт 3М16-6gХ30.46.019 ГОСТ 7796-70
7
14

Номер детали на чертеже:

14

Шайба 16 ОТ 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 Количество на модель: 7
Шайба 16 ОТ 65Г 06 ГОСТ 6402-70
7
15

Номер детали на чертеже:

15

Шайба 16.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 16.01.0118 ГОСТ 11371-78 Количество на модель: 7
Шайба 16.01.0118 ГОСТ 11371-78
7
15

Номер детали на чертеже:

15

Шайба 16.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 16.02.0118 ГОСТ 11371-78 Количество на модель: 7
Шайба 16.02.0118 ГОСТ 11371-78
7
16

Номер детали на чертеже:

16

Болт

Заводской номер: 533-0-43-23-060-1К Количество на модель: 1
533-0-43-23-060-1К
1
17

Номер детали на чертеже:

17

Пробка

Заводской номер: 533-0-03-07-046-1К Количество на модель: 1
533-0-03-07-046-1К
1
18

Номер детали на чертеже:

18

Штуцер

Заводской номер: 533-0-62-07-109-1К Количество на модель: 1
533-0-62-07-109-1К
1
19

Номер детали на чертеже:

19

Щуп

Заводской номер: 533-0-62-07-160-1К Количество на модель: 1
533-0-62-07-160-1К
1
20

Номер детали на чертеже:

20

Кольцо 12Х16 МН 4152-62

Заводской номер: Кольцо 12Х16 МН 4152-62 Количество на модель: 1
Кольцо 12Х16 МН 4152-62
1
20

Номер детали на чертеже:

20

Кольцо 12Х16 МН4152-62

Заводской номер: Кольцо 12Х16 МН4152-62 Количество на модель: 1
Кольцо 12Х16 МН4152-62
1
21

Номер детали на чертеже:

21

Кольцо 18Х22 МН 4152-62

Заводской номер: Кольцо 18Х22 МН 4152-62 Количество на модель: 1
Кольцо 18Х22 МН 4152-62
1
21

Номер детали на чертеже:

21

Кольцо 18Х22 МН4152-62

Заводской номер: Кольцо 18Х22 МН4152-62 Количество на модель: 2
Кольцо 18Х22 МН4152-62
2
22

Номер детали на чертеже:

22

Подвеска

Заводской номер: 533-9-62-07-125-1К Количество на модель: 1
533-9-62-07-125-1К
1
23

Номер детали на чертеже:

23

Подвеска

Заводской номер: 533-9-62-07-110-1К Количество на модель: 1
533-9-62-07-110-1К
1
24

Номер детали на чертеже:

24

Консоль

Заводской номер: 533-9-62-07-119-1К Количество на модель: 2
533-9-62-07-119-1К
2
27

Номер детали на чертеже:

27

Амортизатор

Заводской номер: 533-0-62-07-126-1 Количество на модель: 4
533-0-62-07-126-1
4
27

Номер детали на чертеже:

27

Амортизатор

Заводской номер: 533-0-62-07-126-1К Количество на модель: 4
533-0-62-07-126-1К
4
28

Номер детали на чертеже:

28

Болт

Заводской номер: 533-0-62-07-127-1К Количество на модель: 2
533-0-62-07-127-1К
2
29

Номер детали на чертеже:

29

Передаточное звено 443449015030

Заводской номер: Передаточное звено 443449015030 Количество на модель: 1
Передаточное звено 443449015030
1
30

Номер детали на чертеже:

30

Болт М8-6gХ25.46.019 ГОСТ 7796-70

Заводской номер: Болт М8-6gХ25.46.019 ГОСТ 7796-70 Количество на модель: 2
Болт М8-6gХ25.46.019 ГОСТ 7796-70
2
31

Номер детали на чертеже:

31

Шайба 8.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.01.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 8.01.0118 ГОСТ 11371-78
2
31

Номер детали на чертеже:

31

Шайба 8.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.02.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 8.02.0118 ГОСТ 11371-78
2
32

Номер детали на чертеже:

32

Шайба 8Т 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 8Т 65Г 06 ГОСТ 6402-70 Количество на модель: 2
Шайба 8Т 65Г 06 ГОСТ 6402-70
2
33

Номер детали на чертеже:

33

Прокладка 4.173.1-М-0-0-23К

Заводской номер: Прокладка 4.173.1-М-0-0-23К Количество на модель: 1
Прокладка 4.173.1-М-0-0-23К
1
