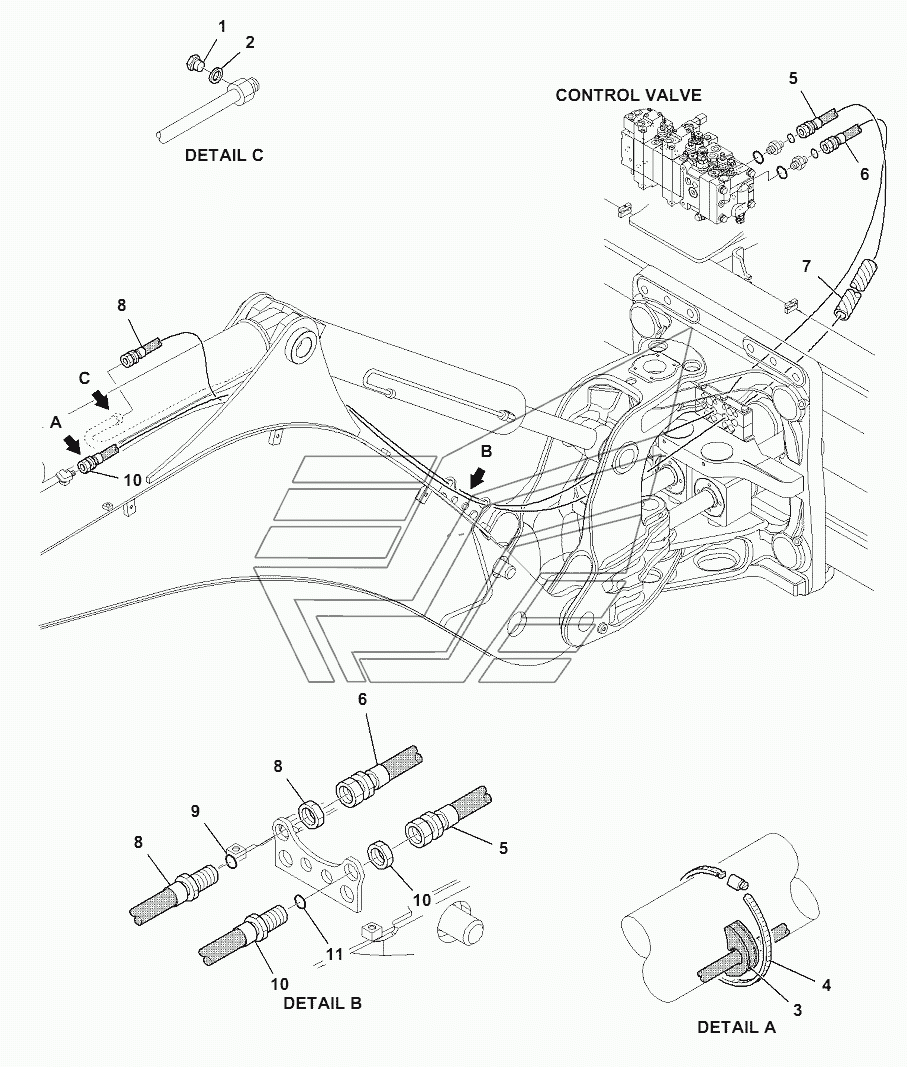

HYDRAULIC PIPING (ARM LINE) WB93S-5E0. Каталог 2018г.

HYDRAULIC PIPING (BOOM CYLINDER LINE) WB93S-5E0 HYDRAULIC PIPING (BUCKET CYLINDER LINE) (WITH TELESCOPIC ARM) (1/2) WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PLUG

Заводской номер: 21D-09-55120 Количество на модель: 1
21D-09-55120
1
2

Номер детали на чертеже:

2

GASKET

Заводской номер: 22L-62-24660 Количество на модель: 1
22L-62-24660
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 42N-62-13290 Количество на модель: 1
42N-62-13290
1
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 21D-09-82530 Количество на модель: 1
21D-09-82530
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 42N-63-11750 Количество на модель: 1
42N-63-11750
1
7

Номер детали на чертеже:

7

PROTECTION

Заводской номер: 42N-62-17150 Количество на модель: 1
42N-62-17150
1
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 42N-62-14341 Количество на модель: 1
42N-62-14341
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 02896-11015 Количество на модель: 1
02896-11015
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 42N-62-14471 Количество на модель: 1
42N-62-14471
1
