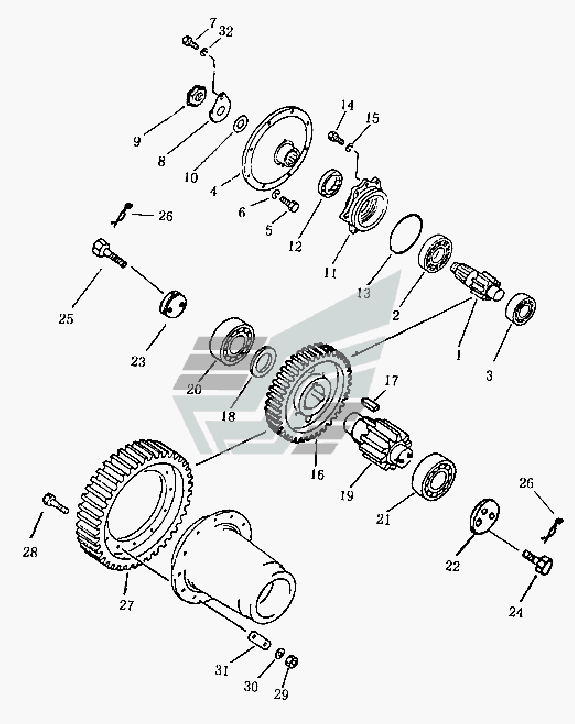

Редуктор бортовой Shantui SD16. Каталог 2008г.

Кожух бортового редуктора, колесо ведущее (SD16L) Shantui SD16 Вал и втулка бортового редуктора (16, 16E) Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Сателлит (I)

Заводской номер: 16Y-18-00024 Количество на модель: 2
16Y-18-00024
2
2

Номер детали на чертеже:

2

Подшипник

Заводской номер: 16Y-18-02000 Количество на модель: 2
16Y-18-02000
2
3

Номер детали на чертеже:

3

Подшипник

Заводской номер: CGB283-87 Количество на модель: 2
CGB283-87
2
4

Номер детали на чертеже:

4

Фланец

Заводской номер: 16Y-18-00022 Количество на модель: 2
16Y-18-00022
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-31430 Количество на модель: 16
01010-31430
16
6

Номер детали на чертеже:

6

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 16
01602-01442
16
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51630 Количество на модель: 2
01010-51630
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 16Y-18-00026 Количество на модель: 2
16Y-18-00026
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 16Y-18-00018 Количество на модель: 2
16Y-18-00018
2
10

Номер детали на чертеже:

10

Проставка

Заводской номер: 16Y-18-00023 Количество на модель: 2
16Y-18-00023
2
11

Номер детали на чертеже:

11

Крышка подшипника

Заводской номер: 16Y-18-00021 Количество на модель: 2
16Y-18-00021
2
12

Номер детали на чертеже:

12

Уплотнение масляное

Заводской номер: 07013-00090 Количество на модель: 2
07013-00090
2
13

Номер детали на чертеже:

13

Кольцо круглого сечения

Заводской номер: 07000-05165 Количество на модель: 2
07000-05165
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-31235 Количество на модель: 12
01010-31235
12
15

Номер детали на чертеже:

15

Рессорная шайба

Заводской номер: 01602-01236 Количество на модель: 12
01602-01236
12
17

Номер детали на чертеже:

17

Шпонка

Заводской номер: 16Y-18-00017 Количество на модель: 6
16Y-18-00017
6
18

Номер детали на чертеже:

18

Пластина стопорная

Заводской номер: 16Y-18-00027 Количество на модель: 2
16Y-18-00027
2
19

Номер детали на чертеже:

19

Сателлит (II)

Заводской номер: 16Y-18-00016 Количество на модель: 2
16Y-18-00016
2
20

Номер детали на чертеже:

20

Подшипник

Заводской номер: 16Y-18-03000 Количество на модель: 2
16Y-18-03000
2
22

Номер детали на чертеже:

22

Крышка

Заводской номер: 16Y-18-00015 Количество на модель: 2
16Y-18-00015
2
23

Номер детали на чертеже:

23

Крышка

Заводской номер: 16Y-18-00028 Количество на модель: 2
16Y-18-00028
2
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01014-31025 Количество на модель: 4
01014-31025
4
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01014-31020 Количество на модель: 4
01014-31020
4
26

Номер детали на чертеже:

26

Проволока

Заводской номер: GB3206-82 Количество на модель: 4
GB3206-82
4
27

Номер детали на чертеже:

27

Шестерня

Заводской номер: 16Y-18-00036 Количество на модель: 2
16Y-18-00036
2
28

Номер детали на чертеже:

28

Болт

Заводской номер: 01084-02060 Количество на модель: 24
01084-02060
24
29

Номер детали на чертеже:

29

Гайка

Заводской номер: 16Y-18-00040 Количество на модель: 24
16Y-18-00040
24
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 16Y-18-00038 Количество на модель: 24
16Y-18-00038
24
31

Номер детали на чертеже:

31

Шайба стопорная

Заводской номер: 16Y-18-00039 Количество на модель: 12
16Y-18-00039
12
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
