  6. Гидроуправление экскаватора на поворотной платформе (монтажная схема)

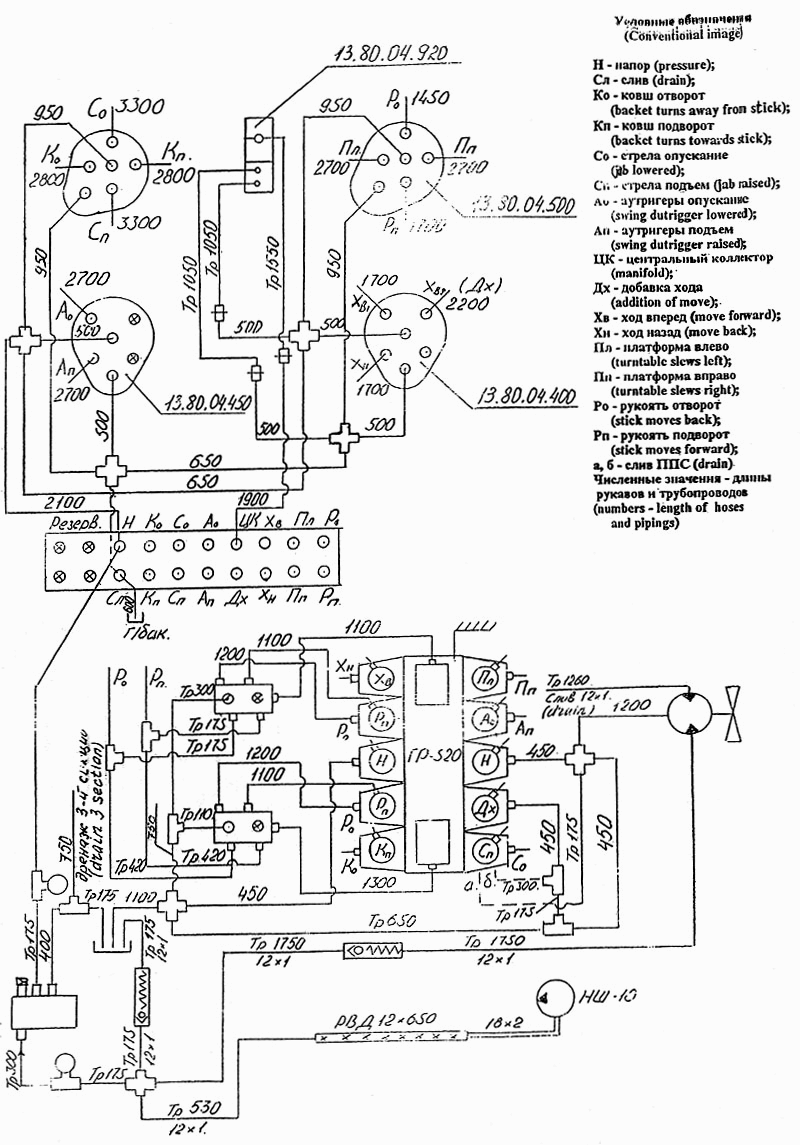

Гидроуправление экскаватора на поворотной платформе (монтажная схема) ЕК-14

Пневмоуправление на поворотной платформе ЕК-14 Электрооборудование ЕК-14

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукав L=400 мм

Заводской номер: ЭО-3323А.07.21.050 Количество на модель: 5
ЭО-3323А.07.21.050
5
2

Номер детали на чертеже:

2

Рукав L=500 мм

Заводской номер: ЭО-3323А.07.21.070 Количество на модель: 6
ЭО-3323А.07.21.070
6
2

Номер детали на чертеже:

2

Рукав L=600 мм

Заводской номер: ЭО-3323А.07.21.080 Количество на модель: 1
ЭО-3323А.07.21.080
1
4

Номер детали на чертеже:

4

Рукав L=650 мм

Заводской номер: ЭО-3323А.07.21.090 Количество на модель: 2
ЭО-3323А.07.21.090
2
5

Номер детали на чертеже:

5

Рукав L=750 мм

Заводской номер: ЭО-3323А.07.21.100 Количество на модель: 2
ЭО-3323А.07.21.100
2
6

Номер детали на чертеже:

6

Рукав L=950 мм

Заводской номер: ЭО-3323А.07.21.110 Количество на модель: 8
ЭО-3323А.07.21.110
8
7

Номер детали на чертеже:

7

Рукав L=1200 мм

Заводской номер: ЭО-3323А.07.21.130 Количество на модель: 3
ЭО-3323А.07.21.130
3
8

Номер детали на чертеже:

8

Рукав L= 1300

Заводской номер: ЭО-3323А.07.21.140 Количество на модель: 1
ЭО-3323А.07.21.140
1
9

Номер детали на чертеже:

9

Рукав L=1700 мм

Заводской номер: ЭО-3323А.07.21.160 Количество на модель: 4
ЭО-3323А.07.21.160
4
10

Номер детали на чертеже:

10

Рукав L=1900 мм

Заводской номер: ЭО-3323А.07.21.170 Количество на модель: 1
ЭО-3323А.07.21.170
1
11

Номер детали на чертеже:

11

Рукав L=2100 мм

Заводской номер: ЭО-3323А.07.21.180 Количество на модель: 1
ЭО-3323А.07.21.180
1
12

Номер детали на чертеже:

12

Рукав L=2200 мм

Заводской номер: ЭО-3323А.07.21.190 Количество на модель: 1
ЭО-3323А.07.21.190
1
13

Номер детали на чертеже:

13

Рукав L=2700

Заводской номер: ЭО-3323А.07.21.210 Количество на модель: 4
ЭО-3323А.07.21.210
4
14

Номер детали на чертеже:

14

Рукав L=2800

Заводской номер: ЭО-3323А.07.21.220 Количество на модель: 2
ЭО-3323А.07.21.220
2
15

Номер детали на чертеже:

15

Рукав L=3300

Заводской номер: ЭО-3323А.07.21.250 Количество на модель: 2
ЭО-3323А.07.21.250
2
16

Номер детали на чертеже:

16

Трубопровод L=110

Заводской номер: ЭО-3323А.07.21.330 Количество на модель: 1
ЭО-3323А.07.21.330
1
17

Номер детали на чертеже:

17

Трубопровод

Заводской номер: ЭО-3323А.07.21.360 Количество на модель: 7
ЭО-3323А.07.21.360
7
18

Номер детали на чертеже:

18

Трубопровод L=300

Заводской номер: ЭО-3323А.07.21.370 Количество на модель: 3
ЭО-3323А.07.21.370
3
19

Номер детали на чертеже:

19

Трубопровод L= 1050

Заводской номер: ЭО-3323А.07.21.400 Количество на модель: 2
ЭО-3323А.07.21.400
2
20

Номер детали на чертеже:

20

Трубопровод L=1500

Заводской номер: ЭО-3323А.07.21.420 Количество на модель: 1
ЭО-3323А.07.21.420
1
21

Номер детали на чертеже:

21

Трубопровод L=420 mm

Заводской номер: ЭО-3323А.07.21.430 Количество на модель: 2
ЭО-3323А.07.21.430
2
22

Номер детали на чертеже:

22

Блок управления

Заводской номер: 13.80.04.400 Количество на модель: 1
13.80.04.400
1
23

Номер детали на чертеже:

23

Блок управления

Заводской номер: 13.80.04.450 Количество на модель: 1
13.80.04.450
1
24

Номер детали на чертеже:

24

Блок управления

Заводской номер: 13.80.04.500 Количество на модель: 2
13.80.04.500
2
25

Номер детали на чертеже:

25

Блок управления

Заводской номер: 13.80.04.920 Количество на модель: 1
13.80.04.920
1
26

Номер детали на чертеже:

26

Гидрораспределитель

Заводской номер: ЭО-3323А.07.21.010 Количество на модель: 2
ЭО-3323А.07.21.010
2
27

Номер детали на чертеже:

27

Пневмогидроаккумулятор с гидроклапанами

Заводской номер: 6402.10.000 Количество на модель: 1
6402.10.000
1
28

Номер детали на чертеже:

28

Включатель манометра

Заводской номер: ЭО-3322А.23.02.260 Количество на модель: 2
ЭО-3322А.23.02.260
2
29

Номер детали на чертеже:

29

Планка

Заводской номер: 314-02-85.03.206 Количество на модель: 1
314-02-85.03.206
1
30

Номер детали на чертеже:

30

Крестовина

Заводской номер: ЭО-3323А.07.21.003 Количество на модель: 6
ЭО-3323А.07.21.003
6
31

Номер детали на чертеже:

31

Тройник

Заводской номер: ЭО-3322А.23.03.006 Количество на модель: 2
ЭО-3322А.23.03.006
2
32

Номер детали на чертеже:

32

Хомут

Заводской номер: ЭО-3322Б.23.03.008 Количество на модель: 1
ЭО-3322Б.23.03.008
1
33

Номер детали на чертеже:

33

Штуцер

Заводской номер: ЭО-3322А.24.00.005 Количество на модель: 2
ЭО-3322А.24.00.005
2
34

Номер детали на чертеже:

34

Тройник

Заводской номер: ЭО-3322А.24.01.004 Количество на модель: 6
ЭО-3322А.24.01.004
6
35

Номер детали на чертеже:

35

Штуцер

Заводской номер: ЭО-3322А.24.01.005 Количество на модель: 3
ЭО-3322А.24.01.005
3
36

Номер детали на чертеже:

36

Штуцер

Заводской номер: ЭО-3322А.24.01.006 Количество на модель: 26
ЭО-3322А.24.01.006
26
37

Номер детали на чертеже:

37

Гайка

Заводской номер: ЭО-3322А.24.00.008 Количество на модель: 3
ЭО-3322А.24.00.008
3
