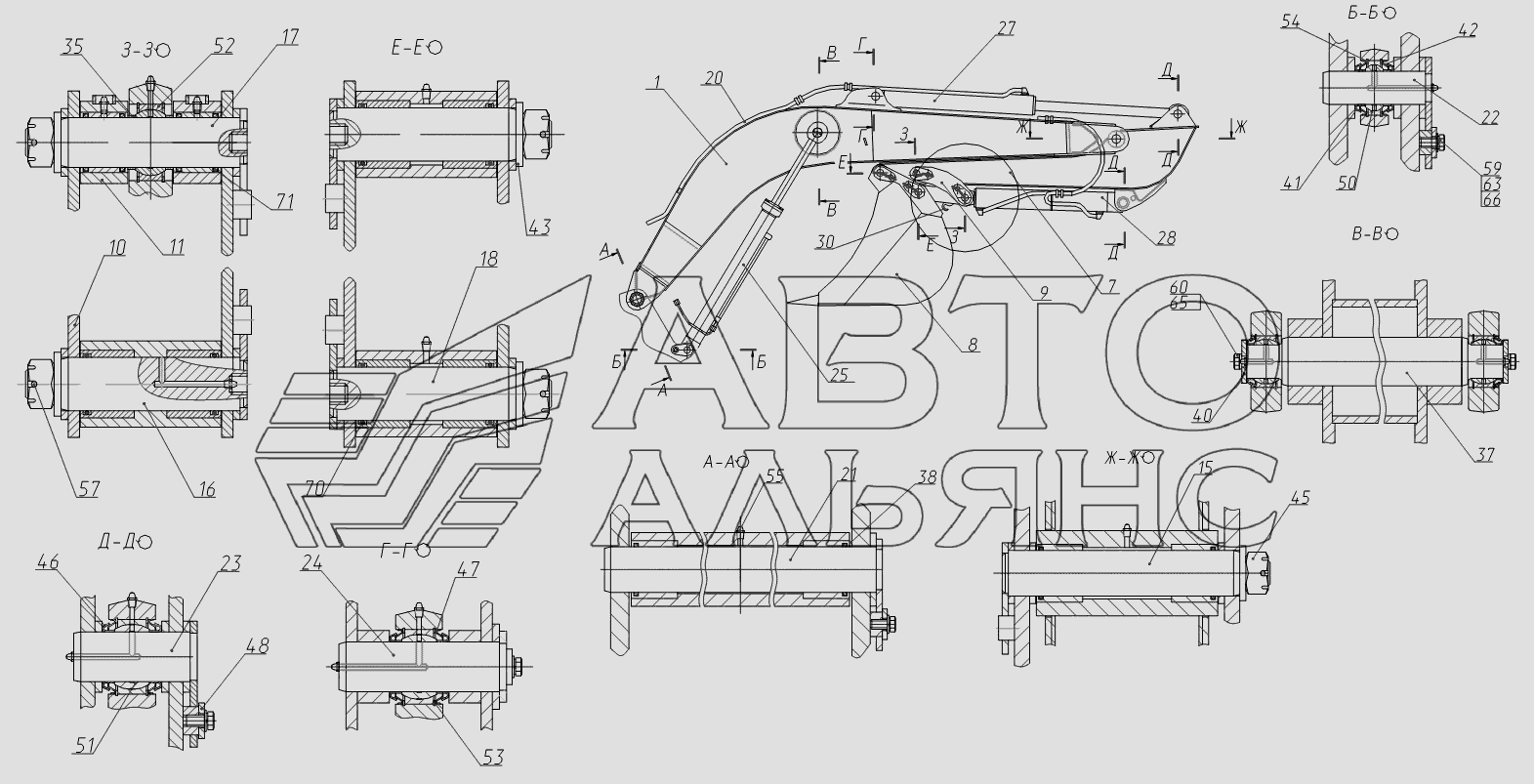

Рабочее оборудование обратной лопаты ЭОВ-3521М-1. Каталог 2007г.

Установка подогревателя ЭОВ-3521М-1 Трубопроводы рабочего оборудования ЭОВ-3521М-1

Вид отображения:

Детали справа

По ширине экрана

1

7

8

9

10

11

15

16

17

18

20

21

22

23

24

25

27

28

30

35

37

38

38

40

41

42

43

45

46

47

48

50

51

52

53

54

55

57

59

60

63

65

66

70

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стрела

Заводской номер: 417-01-39.03.000 Количество на модель: 1

417-01-39.03.000

1

7

Номер детали на чертеже:

7

Рукоять

Заводской номер: 417-00-39.02.000 Количество на модель: 1

417-00-39.02.000

1

8

Номер детали на чертеже:

8

Ковш

Заводской номер: 417-00-39.04.100 Количество на модель: 1

417-00-39.04.100

1

9

Номер детали на чертеже:

9

Щека правая

Заводской номер: 417-00-39.05.000 Количество на модель: 1

417-00-39.05.000

1

10

Номер детали на чертеже:

10

Щека левая

Заводской номер: 417-00-39.05.100 Количество на модель: 1

417-00-39.05.100

1

11

Номер детали на чертеже:

11

Тяга

Заводской номер: 417-00-39.06.000 Количество на модель: 1

417-00-39.06.000

1

15

Номер детали на чертеже:

15

Палец в сборе

Заводской номер: 417-00-39.50.030 Количество на модель: 1

417-00-39.50.030

1

16

Номер детали на чертеже:

16

Палец в сборе

Заводской номер: 417-00-39.50.040 Количество на модель: 1

417-00-39.50.040

1

17

Номер детали на чертеже:

17

Палец в сборе

Заводской номер: 417-00-39.50.050 Количество на модель: 1

417-00-39.50.050

1

18

Номер детали на чертеже:

18

Палец в сборе

Заводской номер: 417-00-39.50.060 Количество на модель: 2

417-00-39.50.060

2

20

Номер детали на чертеже:

20

Трубопроводы рабочего оборудования

Заводской номер: 417-00-39.80.000 Количество на модель: 1

417-00-39.80.000

1

21

Номер детали на чертеже:

21

Палец в сборе

Заводской номер: 312-04-28.50.010 Количество на модель: 1

312-04-28.50.010

1

22

Номер детали на чертеже:

22

Палец в сборе

Заводской номер: 312-04-28.50.020 Количество на модель: 2

312-04-28.50.020

2

23

Номер детали на чертеже:

23

Палец в сборе

Заводской номер: 314-02-23.50.550 Количество на модель: 2

314-02-23.50.550

2

24

Номер детали на чертеже:

24

Палец в сборе

Заводской номер: 314-02-25.50.600 Количество на модель: 1

314-02-25.50.600

1

25

Номер детали на чертеже:

25

Гидроцилиндр стрелы

Заводской номер: 100-63-10.02.000-12 Количество на модель: 2

100-63-10.02.000-12

2

27

Номер детали на чертеже:

27

Гидроцилиндр стрелы

Заводской номер: 34.64.00.800-12 Количество на модель: 1

34.64.00.800-12

1

28

Номер детали на чертеже:

28

Гидроцилиндр ковша

Заводской номер: 40.45.00.900-12 Количество на модель: 1

40.45.00.900-12

1

30

Номер детали на чертеже:

30

Крюк в сборе

Заводской номер: 40.45.10.750 Количество на модель: 1

40.45.10.750

1

35

Номер детали на чертеже:

35

Втулка

Заводской номер: 417-00-39.00.001 Количество на модель: 2

417-00-39.00.001

2

37

Номер детали на чертеже:

37

Палец

Заводской номер: 312-04-28.50.007 Количество на модель: 1

312-04-28.50.007

1

38

Номер детали на чертеже:

38

Шайба проставочная

Заводской номер: 312-04-28.00.001-10 Количество на модель: 2

312-04-28.00.001-10

2

38

Номер детали на чертеже:

38

Шайба проставочная

Заводской номер: 312-04-28.00.001 Количество на модель: 2

312-04-28.00.001

2

40

Номер детали на чертеже:

40

Шайба торцевая

Заводской номер: ЭО-3326.41.00.054 Количество на модель: 2

ЭО-3326.41.00.054

2

41

Номер детали на чертеже:

41

Кольцо распорное

Заводской номер: ЕК16.64.00.001 Количество на модель: 4

ЕК16.64.00.001

4

42

Номер детали на чертеже:

42

Кольцо уплотнительное

Заводской номер: ЕК16.64.00.002 Количество на модель: 4

ЕК16.64.00.002

4

43

Номер детали на чертеже:

43

Шайба

Заводской номер: 40.45.10.009 Количество на модель: 5

40.45.10.009

5

45

Номер детали на чертеже:

45

Гайка

Заводской номер: Э-302-4-02000-04 Количество на модель: 5

Э-302-4-02000-04

5

46

Номер детали на чертеже:

46

Кольцо распорное

Заводской номер: ЭО-3322А.25.00.001 Количество на модель: 12

ЭО-3322А.25.00.001

12

47

Номер детали на чертеже:

47

Кольцо уплотнительное

Заводской номер: ЭО-3322А.25.00.002 Количество на модель: 12

ЭО-3322А.25.00.002

12

48

Номер детали на чертеже:

48

Шайба упорная

Заводской номер: ЭО-3322А.02.00.010 Количество на модель: 6

ЭО-3322А.02.00.010

6

50

Номер детали на чертеже:

50

Подшипник

Заводской номер: ШС55 Количество на модель: 2

ШС55

2

51

Номер детали на чертеже:

51

Подшипник

Заводской номер: ШСЛ70 Количество на модель: 5

ШСЛ70

5

52

Номер детали на чертеже:

52

Подшипник

Заводской номер: ШСЛ70К Количество на модель: 1

ШСЛ70К

1

53

Номер детали на чертеже:

53

Кольцо

Заводской номер: В105 Количество на модель: 8

В105

8

54

Номер детали на чертеже:

54

Кольцо

Заводской номер: В85 Количество на модель: 8

В85

8

55

Номер детали на чертеже:

55

Масленка

Заводской номер: 1.3ц6хр Количество на модель: 15

1.3ц6хр

15

57

Номер детали на чертеже:

57

Шплинт

Заводской номер: 8х80.019 Количество на модель: 5

8х80.019

5

59

Номер детали на чертеже:

59

Болт

Заводской номер: М16-6gх30.58.016 Количество на модель: 5

М16-6gх30.58.016

5

60

Номер детали на чертеже:

60

Болт

Заводской номер: М12-6gх35.58.016 Количество на модель: 4

М12-6gх35.58.016

4

63

Номер детали на чертеже:

63

Шайба

Заводской номер: А16.01.08кп.019 Количество на модель: 5

А16.01.08кп.019

5

65

Номер детали на чертеже:

65

Шайба

Заводской номер: 12.65Г.016 Количество на модель: 4

12.65Г.016

4

66

Номер детали на чертеже:

66

Шайба

Заводской номер: 16.65Г.016 Количество на модель: 5

16.65Г.016

5

70

Номер детали на чертеже:

70

Шнур

Заводской номер: 4Cd.6.3 Количество на модель: 10

4Cd.6.3

10
