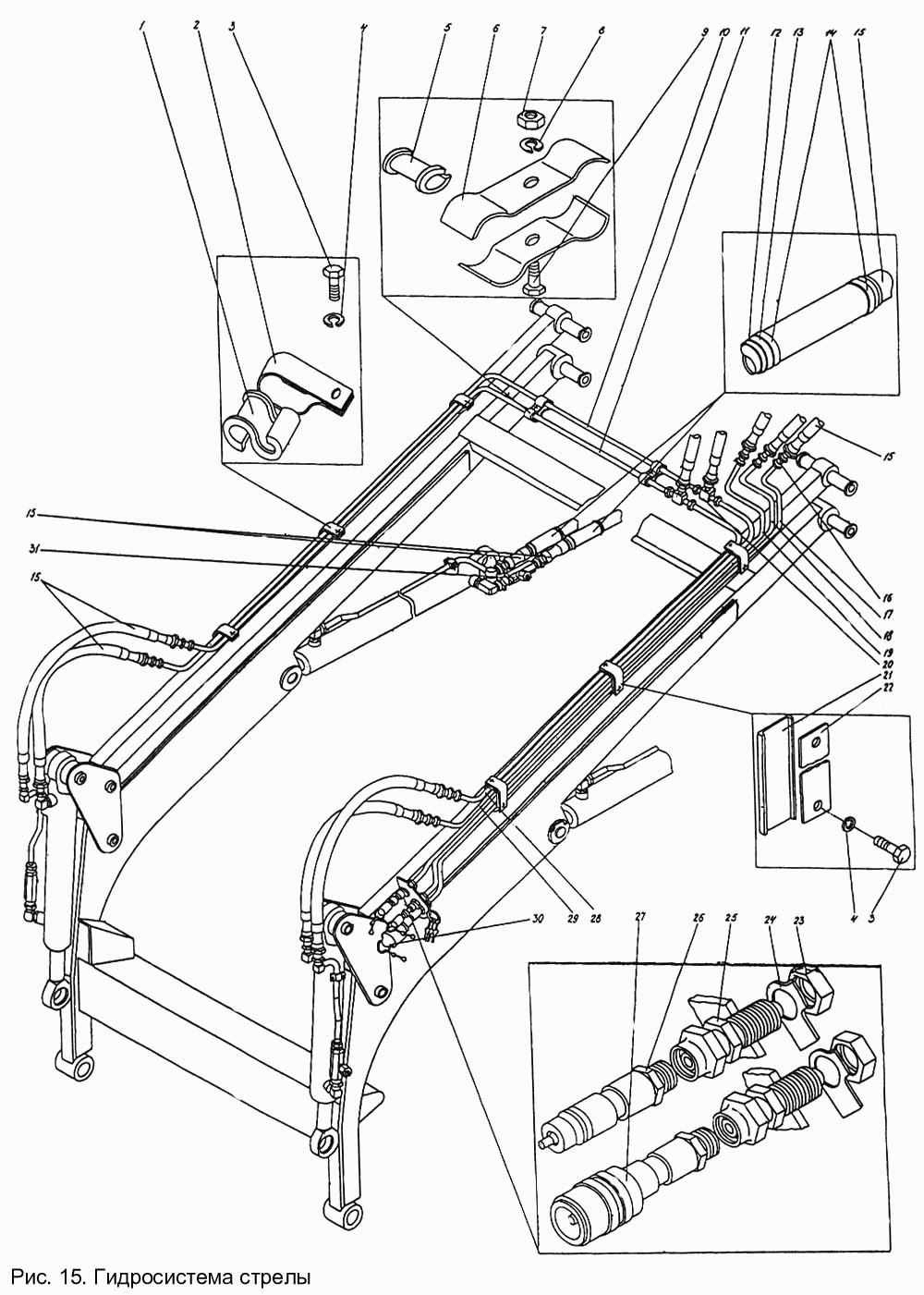

Гидросистема стрелы П1.10.05сб-1 ПУМ-500

Гидроцилиндр стрелы П1.11.00.469сб ПУМ-500 Гидроклапан напорный П1.11.00.415сб ПУМ-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рабочего органа

Заводской номер: П1.10.05.000сб-2 Количество на модель:
П1.10.05.000сб-2
1

Номер детали на чертеже:

1

Прокладка 17х100

Заводской номер: 520.10.003-10 Количество на модель: 3
520.10.003-10
3
2

Номер детали на чертеже:

2

Скоба

Заводской номер: 602.81.082 Количество на модель: 3
602.81.082
3
3

Номер детали на чертеже:

3

Болт М6-6gх12.46.016

Заводской номер: ГОСТ 7798-70 Количество на модель: 9
ГОСТ 7798-70
9
4

Номер детали на чертеже:

4

Хомут 25-29-1

Заводской номер: ОСТ3-408-70 Количество на модель: 4
ОСТ3-408-70
4
4

Номер детали на чертеже:

4

Шайба 6.65Г.016

Заводской номер: ГОСТ 6402-70 Количество на модель: 9
ГОСТ 6402-70
9
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 520.10.003-04 Количество на модель: 4
520.10.003-04
4
6

Номер детали на чертеже:

6

Скоба

Заводской номер: П1.10.05.002 Количество на модель: 4
П1.10.05.002
4
7

Номер детали на чертеже:

7

Гайка М8-7Н.8.40.016

Заводской номер: ГОСТ 2524-70 Количество на модель: 2
ГОСТ 2524-70
2
9

Номер детали на чертеже:

9

Болт М6-6gх16.46.016

Заводской номер: ГОСТ 7796-70 Количество на модель: 2
ГОСТ 7796-70
2
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: П1.10.05.030-сб-1 Количество на модель: 1
П1.10.05.030-сб-1
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: П1.10.05.040-сб-1 Количество на модель: 1
П1.10.05.040-сб-1
1
12

Номер детали на чертеже:

12

Прокладка 120+/-5х125+/-5

Заводской номер: П1.11.00.062 Количество на модель: 2
П1.11.00.062
2
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: П1.11.00.063 Количество на модель: 2
П1.11.00.063
2
15

Номер детали на чертеже:

15

Рукав РВД12.90.780.0,13.21/21М22х1,5,М22х1,5-VI

Заводской номер: ТУ3148-001-20871731-94 Количество на модель: 9
ТУ3148-001-20871731-94
9
16

Номер детали на чертеже:

16

Переходник

Заводской номер: 632.29.044 Количество на модель: 14
632.29.044
14
17

Номер детали на чертеже:

17

Трубопровод

Заводской номер: П1.10.05.090-сб-1-А Количество на модель: 1
П1.10.05.090-сб-1-А
1
18

Номер детали на чертеже:

18

Трубопровод

Заводской номер: П1.10.05.080-сб-1 Количество на модель: 1
П1.10.05.080-сб-1
1
19

Номер детали на чертеже:

19

Трубопровод

Заводской номер: П1.10.05.120-сб-1 Количество на модель: 1
П1.10.05.120-сб-1
1
20

Номер детали на чертеже:

20

Тройник

Заводской номер: 632.29.032 Количество на модель: 2
632.29.032
2
21

Номер детали на чертеже:

21

Прокладка 21х200

Заводской номер: 520.10.004-16 Количество на модель: 3
520.10.004-16
3
22

Номер детали на чертеже:

22

Планка

Заводской номер: П1.10.05.004 Количество на модель: 3
П1.10.05.004
3
23

Номер детали на чертеже:

23

Гайка М30х2-6Н.05.38ХС.016

Заводской номер: ГОСТ 5916-70 Количество на модель: 3
ГОСТ 5916-70
3
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 520.07.006-08 Количество на модель: 3
520.07.006-08
3
25

Номер детали на чертеже:

25

Переходник

Заводской номер: П1.10.05.002-сб Количество на модель: 3
П1.10.05.002-сб
3
26

Номер детали на чертеже:

26

Полумуфта

Заводской номер: П1.11.03.010-сб-1 Количество на модель: 2
П1.11.03.010-сб-1
2
27

Номер детали на чертеже:

27

Полумуфта

Заводской номер: П1.11.03.011-сб-1 Количество на модель: 1
П1.11.03.011-сб-1
1
28

Номер детали на чертеже:

28

Трубопровод

Заводской номер: П1.10.05.010-сб-1 Количество на модель: 1
П1.10.05.010-сб-1
1
29

Номер детали на чертеже:

29

Трубопровод

Заводской номер: П1.10.05.020-сб-1 Количество на модель: 1
П1.10.05.020-сб-1
1
30

Номер детали на чертеже:

30

Колпачки

Заводской номер: П1.10.05.003-сб Количество на модель: 1
П1.10.05.003-сб
1
31

Номер детали на чертеже:

31

Дроссель

Заводской номер: П1.12.00.550-сб-2 Количество на модель: 2
П1.12.00.550-сб-2
2
