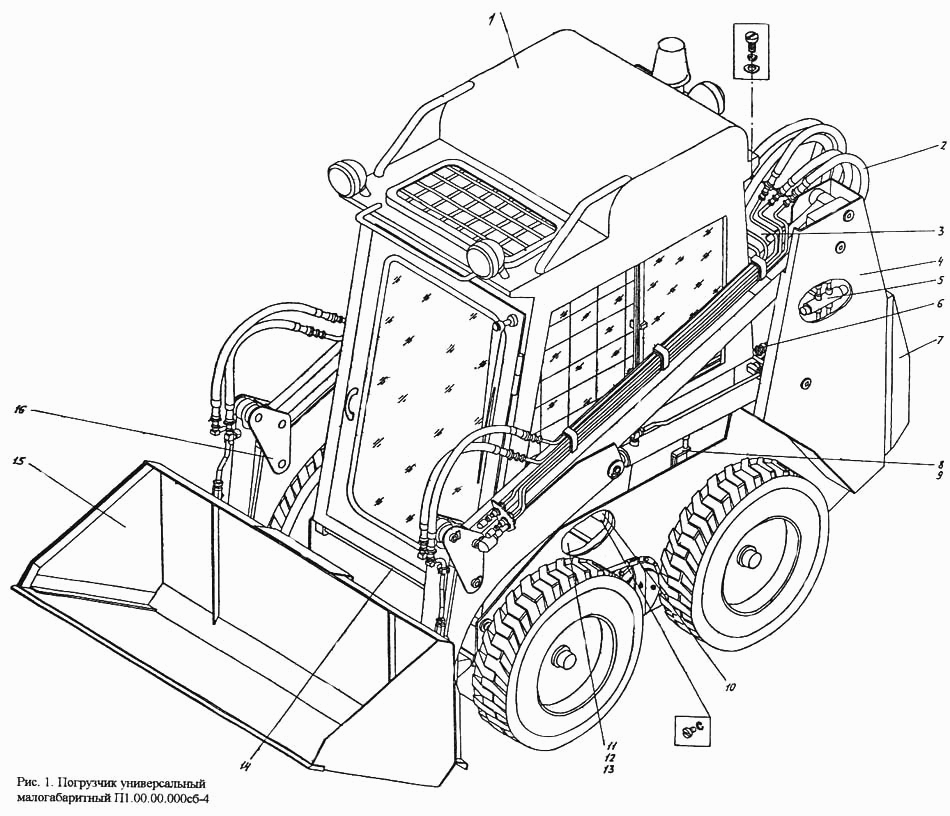

Погрузчик универсальный малогабаритный П1.00.00.000сб-4 ПУМ-500

Агрегат заправочный П1.90сб ПУМ-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Погрузчик универсальный малогабаритный

Заводской номер: П1.00.00.000сб-4 Количество на модель:
П1.00.00.000сб-4
1

Номер детали на чертеже:

1

Кабина

Заводской номер: П1.13.00.000-сб-3 Количество на модель: 1
П1.13.00.000-сб-3
1
2

Номер детали на чертеже:

2

Гидросистема рабочего органа

Заводской номер: П1.10.05.000сб-2 Количество на модель: 1
П1.10.05.000сб-2
1
3

Номер детали на чертеже:

3

Щиток

Заводской номер: П1.00.00.022 Количество на модель: 1
П1.00.00.022
1
4

Номер детали на чертеже:

4

Шасси

Заводской номер: П1.01.00.000-сб Количество на модель: 1
П1.01.00.000-сб
1
5

Номер детали на чертеже:

5

Гидросистема

Заводской номер: П1.11.00.000сб Количество на модель: 1
П1.11.00.000сб
1
6

Номер детали на чертеже:

6

Гидросистема рабочих органов

Заводской номер: П1.12.00.000сб Количество на модель: 1
П1.12.00.000сб
1
7

Номер детали на чертеже:

7

Дверь задняя

Заводской номер: П1.15.00.000-сб-2 Количество на модель: 1
П1.15.00.000-сб-2
1
8

Номер детали на чертеже:

8

Опора

Заводской номер: П1.00.00.400-сб Количество на модель: 1
П1.00.00.400-сб
1
9

Номер детали на чертеже:

9

Опора

Заводской номер: П1.00.00.400-сб-01 Количество на модель: 1
П1.00.00.400-сб-01
1
10

Номер детали на чертеже:

10

Табличка

Заводской номер: П1.01.00.015-3 Количество на модель: 1
П1.01.00.015-3
1
11

Номер детали на чертеже:

11

Коврик

Заводской номер: П1.00.00.002 Количество на модель: 1
П1.00.00.002
1
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: П1.00.00.009 Количество на модель: 1
П1.00.00.009
1
13

Номер детали на чертеже:

13

Пол

Заводской номер: П1.00.00.100-сб Количество на модель: 1
П1.00.00.100-сб
1
14

Номер детали на чертеже:

14

Торсион

Заводской номер: П1.00.00.042-сб Количество на модель: 1
П1.00.00.042-сб
1
15

Номер детали на чертеже:

15

Ковш

Заводской номер: П1.02.00.100-сб Количество на модель: 1
П1.02.00.100-сб
1
16

Номер детали на чертеже:

16

Орган рабочий

Заводской номер: П1.10.00.000-сб-1 Количество на модель: 1
П1.10.00.000-сб-1
1
