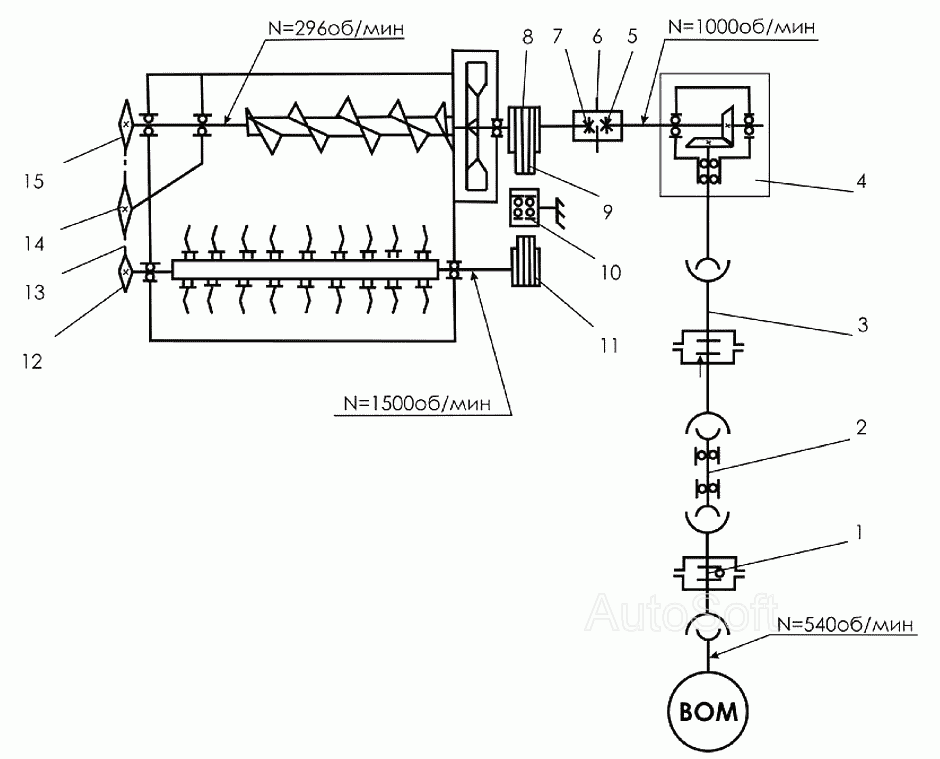

Кинематическая схема КСД-2,0 "Sterh". Каталог 2007г.

Фиксатор КСД-2,0 "Sterh"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Карданный вал с обгонной муфтой

Заводской номер: В06.066.АА.018.074 Количество на модель: 1
В06.066.АА.018.074
1
2

Номер детали на чертеже:

2

Вал промежуточный

Заводской номер: КСД-08.07.611А-02 Количество на модель: 1
КСД-08.07.611А-02
1
3

Номер детали на чертеже:

3

Карданный вал с предохранительной муфтой

Заводской номер: В06.071.AF.074.143 Количество на модель: 1
В06.071.AF.074.143
1
4

Номер детали на чертеже:

4

Мультипликатор 1:2,25

Заводской номер: 118-10.101.R Количество на модель: 1
118-10.101.R
1
5

Номер детали на чертеже:

5

Полумуфта шлицевая

Заводской номер: КСД-00.00.140 Количество на модель: 1
КСД-00.00.140
1
6

Номер детали на чертеже:

6

Цепь 2ПР-25,4-114 ГОСТ13568-97 (17зв.)

Заводской номер: 2ПР-25,4-114 ГОСТ13568-97 Количество на модель: 1
2ПР-25,4-114 ГОСТ13568-97
1
7

Номер детали на чертеже:

7

Полумуфта

Заводской номер: КСД-03.00.040 Количество на модель: 1
КСД-03.00.040
1
8

Номер детали на чертеже:

8

Шкив

Заводской номер: КСД-03.00.603В Количество на модель: 1
КСД-03.00.603В
1
9

Номер детали на чертеже:

9

Ремень клиновой С(В)-1800 ГОСТ1284.1-89

Заводской номер: С(В)-1800 ГОСТ1284.1-89 Количество на модель: 3
С(В)-1800 ГОСТ1284.1-89
3
10

Номер детали на чертеже:

10

Ролик

Заводской номер: КСД-18.00.020 Количество на модель: 1
КСД-18.00.020
1
11

Номер детали на чертеже:

11

Шкив

Заводской номер: КСД-02.00.605Б Количество на модель: 1
КСД-02.00.605Б
1
12

Номер детали на чертеже:

12

Звездочка

Заводской номер: КСД-02.00.604А Количество на модель: 1
КСД-02.00.604А
1
13

Номер детали на чертеже:

13

Цепь ПР-19,05-3180 ГОСТ13568-75 (97зв.)

Заводской номер: ПР-19,05-3180 ГОСТ13568-75 Количество на модель: 1
ПР-19,05-3180 ГОСТ13568-75
1
14

Номер детали на чертеже:

14

Звездочка натяжная

Заводской номер: 54-2-48-1 Количество на модель: 1
54-2-48-1
1
15

Номер детали на чертеже:

15

Звездочка

Заводской номер: КСД-04.03.000А Количество на модель: 1
КСД-04.03.000А
1
