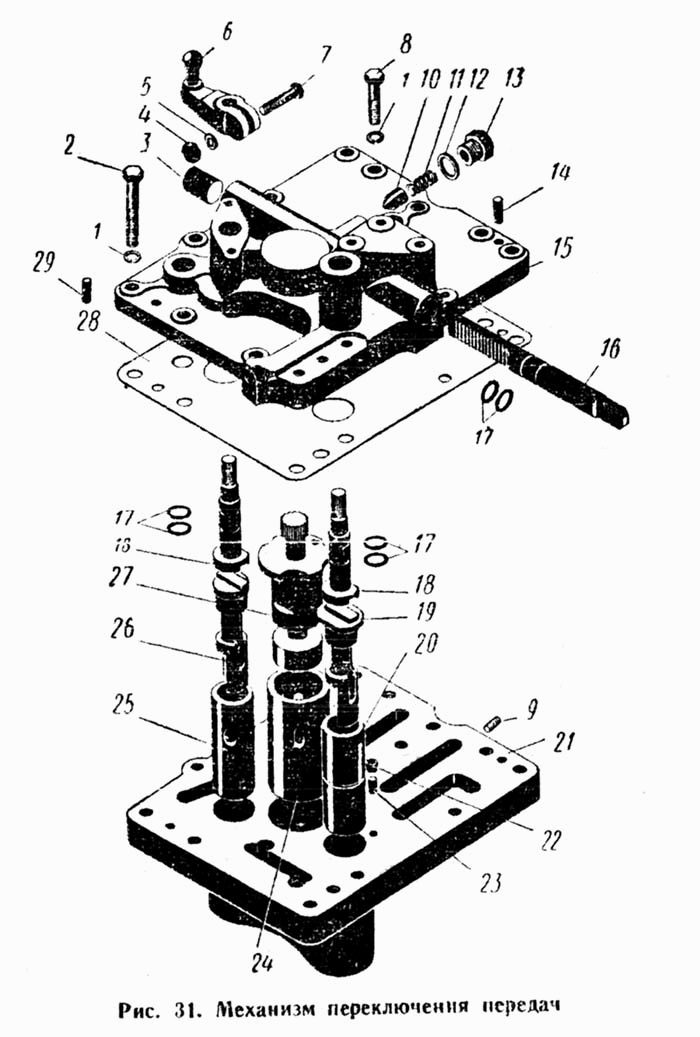

Механизм переключения передач К-700

Привод управления муфтами раздаточного вала коробки передач К-700 Масляный насос коробки передач К-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Корпус в сборе

Заводской номер: 700.17.02.010-3 Количество на модель: 1
700.17.02.010-3
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 700.17.02.020-4 Количество на модель: 1
700.17.02.020-4
1

Номер детали на чертеже:

Механизм переключения передач

Заводской номер: 700.17.02.000-1 Количество на модель: 1
700.17.02.000-1
1
1

Номер детали на чертеже:

1

Шайба пружинная 10Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Н ГОСТ 6402-61 Количество на модель: 3
Шайба пружинная 10Н ГОСТ 6402-61
3
2

Номер детали на чертеже:

2

Болт М10Х50 ГОСТ 7811-62

Заводской номер: Болт М10Х50 ГОСТ 7811-62 Количество на модель: 11
Болт М10Х50 ГОСТ 7811-62
11
3

Номер детали на чертеже:

3

Заглушка

Заводской номер: 700.17.02.055 Количество на модель: 1
700.17.02.055
1
4

Номер детали на чертеже:

4

Гайка М8-011 ГОСТ 5927-62

Заводской номер: Гайка М8-011 ГОСТ 5927-62 Количество на модель: 1
Гайка М8-011 ГОСТ 5927-62
1
5

Номер детали на чертеже:

5

Шайба пружинная 8Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 8Н ГОСТ 6402-61 Количество на модель: 1
Шайба пружинная 8Н ГОСТ 6402-61
1
6

Номер детали на чертеже:

6

Рычаг в сборе

Заводской номер: 700.17.02.040-1 Количество на модель: 1
700.17.02.040-1
1
7

Номер детали на чертеже:

7

Болт М8Х30-021 ГОСТ 7808-62

Заводской номер: Болт М8Х30-021 ГОСТ 7808-62 Количество на модель: 1
Болт М8Х30-021 ГОСТ 7808-62
1
8

Номер детали на чертеже:

8

Болт М10Х30-021 ГОСТ 7808-62

Заводской номер: Болт М10Х30-021 ГОСТ 7808-62 Количество на модель: 3
Болт М10Х30-021 ГОСТ 7808-62
3
9

Номер детали на чертеже:

9

Заглушка

Заводской номер: 700.17.02.029 Количество на модель: 1
700.17.02.029
1
10

Номер детали на чертеже:

10

Фиксатор

Заводской номер: 700.17.02.033 Количество на модель: 1
700.17.02.033
1
11

Номер детали на чертеже:

11

Пружина

Заводской номер: 700.17.16.063 Количество на модель: 1
700.17.16.063
1
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 700.34.29.042 Количество на модель: 1
700.34.29.042
1
13

Номер детали на чертеже:

13

Пробка

Заводской номер: 700.17.02.034 Количество на модель: 1
700.17.02.034
1
14

Номер детали на чертеже:

14

Штифт цилиндрический 8Пр2/2аХ18 ГОСТ 3128-60

Заводской номер: Штифт цилиндрический 8Пр2/2аХ18 ГОСТ 312 Количество на модель: 2
Штифт цилиндрический 8Пр2/2аХ18 ГОСТ 312
2
15

Номер детали на чертеже:

15

Крышка

Заводской номер: 700.17.02.015-6 Количество на модель: 1
700.17.02.015-6
1
16

Номер детали на чертеже:

16

Рейка

Заводской номер: 700.17.02.016-1 Количество на модель: 1
700.17.02.016-1
1
17

Номер детали на чертеже:

17

Кольцо Н1-18Х14-4 ГОСТ9833-61

Заводской номер: Кольцо Н1-18Х14-4 ГОСТ9833-61 Количество на модель: 6
Кольцо Н1-18Х14-4 ГОСТ9833-61
6
18

Номер детали на чертеже:

18

Поводок

Заводской номер: 700.17.02.022 Количество на модель: 2
700.17.02.022
2
19

Номер детали на чертеже:

19

Золотник

Заводской номер: 700.17.02.032 Количество на модель: 1
700.17.02.032
1
20

Номер детали на чертеже:

20

Гильза

Заводской номер: 700.17.02.013-3 Количество на модель: 1
700.17.02.013-3
1
21

Номер детали на чертеже:

21

Корпус

Заводской номер: 700.17.02.011-1 Количество на модель: 1
700.17.02.011-1
1
22

Номер детали на чертеже:

22

Ролик

Заводской номер: 700.17.02.031 Количество на модель: 1
700.17.02.031
1
23

Номер детали на чертеже:

23

Штифт цилиндрический 6Пр2/2аХ20 ГОСТ 3128-60

Заводской номер: Штифт цилиндрический 6Пр2/2аХ20 ГОСТ 312 Количество на модель: 1
Штифт цилиндрический 6Пр2/2аХ20 ГОСТ 312
1
24

Номер детали на чертеже:

24

Гильза

Заводской номер: 70047.02.012 Количество на модель: 1
70047.02.012
1
25

Номер детали на чертеже:

25

Гильза

Заводской номер: 700.17.02.014 Количество на модель: 1
700.17.02.014
1
26

Номер детали на чертеже:

26

Золотник

Заводской номер: 700.17.02.023 Количество на модель: 1
700.17.02.023
1
27

Номер детали на чертеже:

27

Золотник

Заводской номер: 700.17.02.019 Количество на модель: 1
700.17.02.019
1
28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 700.17.02.026-1 Количество на модель: 1
700.17.02.026-1
1
29

Номер детали на чертеже:

29

Штифт цилиндрический 6Пр2/2аХ12 ГОСТ 3128-60

Заводской номер: Штифт цилиндрический 6Пр2/2аХ12 ГОСТ 312 Количество на модель: 1
Штифт цилиндрический 6Пр2/2аХ12 ГОСТ 312
1
