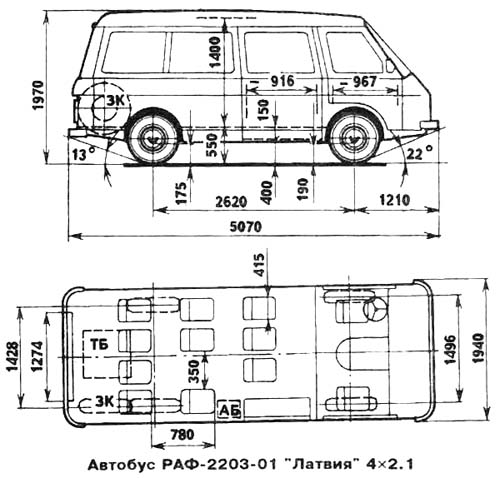

РАФ-2203
Автобус особо малого класса общего назначения, выпускается заводом Микроавтобусов "РАФ" с 1987 г. Кузов - цельнометаллический, несущий вагонного типа, 4-дверный (две двери в переднем отделении, одна боковая для входа в салон и одна сзади). Расположение двигателя переднее. Сиденье водителя регулируется по длине и наклону спинки. Система отопления - жидкостная, использующая тепло системы охлаждения двигателя. Ранее выпускался автобус РАФ-2203 (1976-1987 гг.), отличавшийся применением Двигателя мод. ЗМЗ-24Д меньшей мощности и некоторыми отдельными элементами кузова (бамперы, стекла дверей, зеркала).
Модификации:
РАФ-22031-01 - линейный автомобиль скорой медицинской помощи;
РАФ-2203-02 - работающее на сжиженном газе.
система охлаждения - 13л, вода или тосол А-40;
система смазки - 6л, всесезонно М-6/10Г, летом M-12Г, зимой М-8Г;
картер рулевого механизма - 0,40 л, ТАП-15В или ТАД-17 И;
коробка передач - 0,95 л, ТАД-17 И или ТАП-15В;
картер ведущего моста - 1,20 л, ТАД-17И или ТСп-гип;
гидропривод тормозов и сцепления - 0,95 л, тормозная жидкость БСК;
амортизаторы:
передние - 2x0,14,
задние - 2x0,2 1 л, масло веретенное АУ;
бачок омывателя ветрового стекла - 2 л, вода или жидкость НИИСС-4 в смеси с водой.
коробка передач - 26,5;
карданный вал - 12;
задний мост - 85,5;
кузов - 890;
колесо в сборе с шиной - 25;
радиатор - 12,6.
РАФ-22031-01 - линейный автомобиль скорой медицинской помощи;
РАФ-2203-02 - работающее на сжиженном газе.
Двигатель.
Мод. ЗМЗ-402.10, бензиновый, рядный, 4-цил., 92x92 мм, 2,445 л, степень сжатия 8,2, порядок работы 1-2-4-3, мощность 72,1 кВт (98 л.с.) при 4500 об/мин, крутящий момент 180,4 Н-м (18,4 кгс-м) при 2400-2600 об/мин; карбюратор К-126ГМ; воздушный фильтр - инерционно- масляный.Трансмиссия.
Сцепление - однодисковое, привод выключения - гидравлический. Коробка передач 4-ступ., передат. числа: I-3,50; II-2,26; III-1,4 5; IV-1,00; ЗХ-3,54; синхронизаторы на всех передачах переднего хода. Карданная передача состоит из двух валов с промежуточной опорой. Главная передача - одинарная, гипоидная, передат. число 3,9.Колеса и шины.
Колеса - дисковые, ободья 5К-15 или 5 1/2J-15, крепление на 5 шпильках. Шины 185/82Р15 мод. Я-288, рисунок протектора - дорожный, давление в шинах передних колес 3,2-3,3, задних - 3,7-3,8 кгс/см. кв. Число колес 4+1.Подвеска.
Передняя - независимая, пружинная, с поперечными рычагами, два амортизатора, задняя подвеска - зависимая, на полуэллиптических рессорах, два амортизатора.Тормоза.
Рабочая тормозная система - двух контурная, с гидравлическим приводом с двумя вакуумными усилителями, барабанными механизмами (диаметр 280 мм, ширина колодок 50 мм), разжим кулачковый. Стояночный тормоз - на тормоза задних колес, с механическим приводом.Рулевое управление.
Рулевой механизм - глобоидальный червяк и трехгребневый ролик, передат. число 19.1.Электрооборудование.
Напряжение 12 В, ак. батарея 6СТ-60ЭМ, генератор Г16.3701 с регулятором напряжения 13.3702, стартер СТ230-Б1, датчик-распределитель 19.3706, катушка зажигания Б116, свечи А14-В.Заправочные объемы и рекомендуемые эксплуатационные материалы.
Топливный бак - 55л, бензин АИ-93;система охлаждения - 13л, вода или тосол А-40;
система смазки - 6л, всесезонно М-6/10Г, летом M-12Г, зимой М-8Г;
картер рулевого механизма - 0,40 л, ТАП-15В или ТАД-17 И;
коробка передач - 0,95 л, ТАД-17 И или ТАП-15В;
картер ведущего моста - 1,20 л, ТАД-17И или ТСп-гип;
гидропривод тормозов и сцепления - 0,95 л, тормозная жидкость БСК;
амортизаторы:
передние - 2x0,14,
задние - 2x0,2 1 л, масло веретенное АУ;
бачок омывателя ветрового стекла - 2 л, вода или жидкость НИИСС-4 в смеси с водой.
Масса агрегатов (в кг).
двигатель с оборудованием и сцеплением - 185,коробка передач - 26,5;
карданный вал - 12;
задний мост - 85,5;
кузов - 890;
колесо в сборе с шиной - 25;
радиатор - 12,6.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Вместимость: | |
|---|---|
| число мест для сиденья | 11 |
| общее число мест | 11 |
| число служебных мест | 1 |
| Снаряженная масса | 1815 кг. |
| В том числе: | |
| на переднюю ось | 980 кг. |
| на заднюю ось | 835 кг. |
| Полная масса | 2710 кг. |
| В том числе: | |
| на переднюю ось | 1275 кг. |
| на заднюю ось | 1435 кг. |
| Макс.скорость | 125 км/ч |
| Время разгона до 60 км/ч | 14 с. |
| Макс. преодол. подъем | 25 % |
| Выбег с 60 км/ч | 600 м. |
| Тормозной путь с 50 км/ч | 32 м. |
| Контрольный расход топлива при 60 км/ч, л/100 км | 11,8 л. |
| Радиус поворота: | |
| по внешнему колесу | 5,5 м. |
| габаритный | 6,2 м. |
