Стеклоподъемник: важная часть комфорта автомобиля
В каждом автомобиле предусмотрена возможность открывания боковых (дверных) окон, которая реализуется с помощью специального механизма — стеклоподъемника. О том, что такое стеклоподъемник и какие функции он выполняет, каких типов он бывает, как устроен и работает — читайте в данной статье.
Что такое стеклоподъемник
Стеклоподъемник — механизм для подъема и опускания стекло боковых (дверных) окон в транспортных средствах, тракторной, сельскохозяйственной и иной технике.
Стеклоподъемник относится к вспомогательным системам транспортного средства, он выполняет несколько функций:
• Регулирование положения дверных стекол (их подъем и опускание);
• Прижим стекла в поднятом положении с целью обеспечения герметичности двери;
• Фиксирование стекла в любом выбранном положении;
• Частично — защита от несанкционированного доступа в автомобиль при закрытом и приоткрытом окне (за счет фиксации стекла).
Наличие стеклоподъемника в автомобиле позволяет регулировать микроклимат в салоне, проветривать, удалять сигаретный дым и т.д. Также это простое устройство повышает удобство эксплуатации автомобиля, позволяя в ряде ситуаций избежать открывания дверей и покидания автомобиля.
Типы и особенности стеклоподъемников
Стеклоподъемники классифицируются по типу привода и конструкции механизма подъема.
По типу привода стеклоподъемники бывают:
• С ручным (механическим) приводом;
• С электрическим приводом.
На современные легковые автомобили ручные стеклоподъемники устанавливаются редко, они постепенно заменяются электрическими стеклоподъемниками (ЭСП). Ручные стеклоподъемники более просты по конструкции и могут использоваться даже во время стоянки автомобиля. ЭСП более удобны и комфортны, однако они могут эксплуатироваться только при включенном зажигании. Поэтому ручные механизмы сегодня широко применяются на тракторах, специальной, сельскохозяйственной и иной технике, а также на грузовых автомобилях.
В свою очередь, ЭСП делятся на два типа по алгоритму работы системы управления:
• С непосредственным (ручным) управлением — предусмотрен только блок управления двигателем привода стеклоподъемника, который заменяет собой рукоятку механического стеклоподъемника;
• С электронным (автоматическим) управлением — предусмотрен электронный блок управления, который значительно расширяет возможности стеклоподъемника, наделяет его различными автоматическими функциями.
Стеклоподъемники могут иметь механизм подъема одного из трех типов:
• Тросовый — привод стекла осуществляется с помощью стального троса, цепи или ремня;
• Рычажный — привод выполняется системой рычагов (одного или двух) посредством зубчатой передачи;
• Реечный — привод стекла осуществляется подвижной кареткой, движущейся по неподвижной зубчатой рейке.
Стеклоподъемники с ручным приводом могут иметь только тросовый и рычажный механизм привода, ЭСП оснащаются механизмами привода всех типов.
Стеклоподъемник монтируется во внутренней полости двери, механизмы с ручным приводом имеют выход рукоятки на внутренней панели двери, в ЭСП блок управления располагается на подлокотнике двери (также предусмотрен и центральный блок управления на приборной панели или консоли).
Конструкция и принцип работы тросового стеклоподъемника

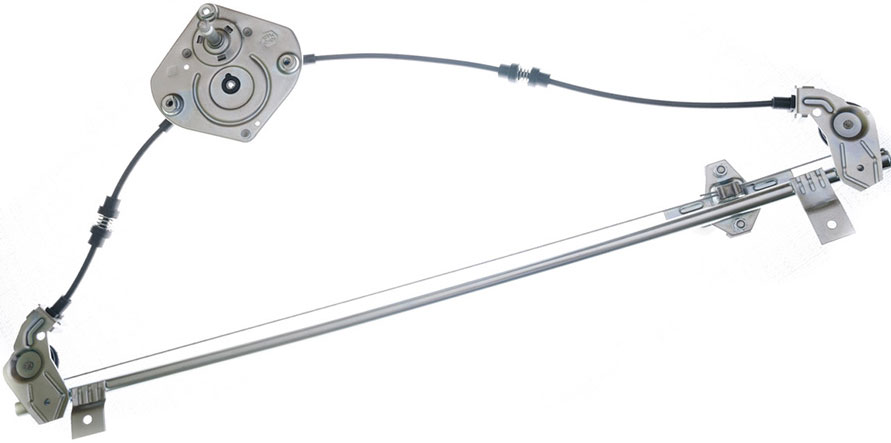

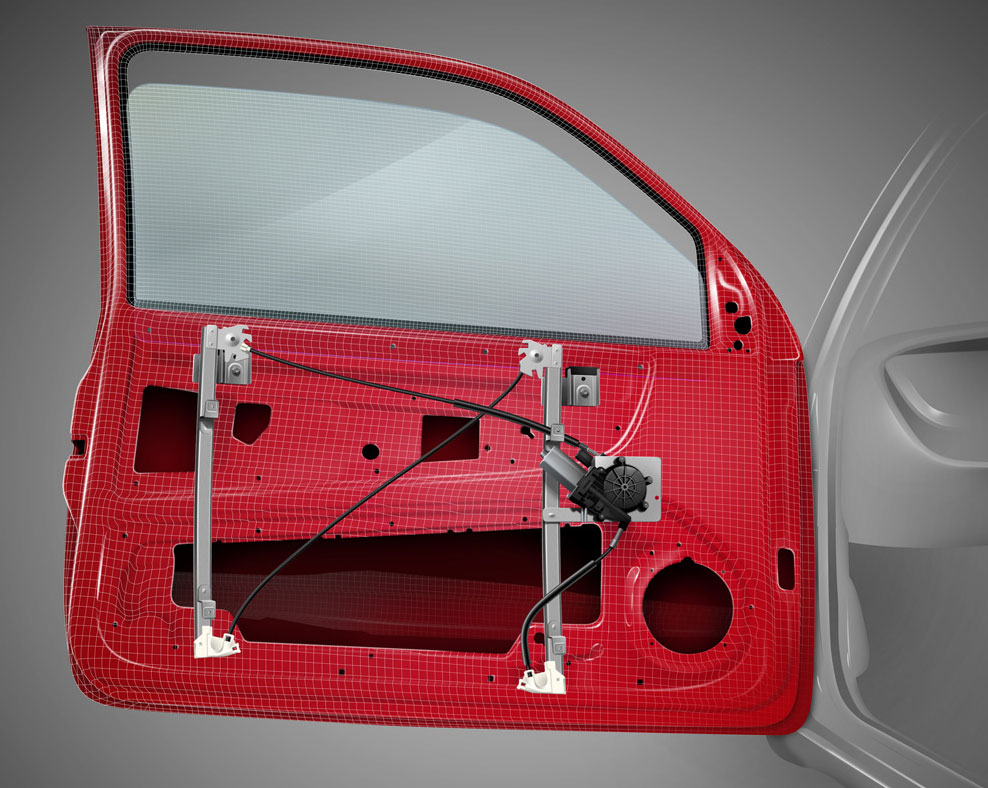

В общем случае тросовый стеклоподъемник состоит из механизма привода, гибкого подвижного элемента, кронштейна для стекла и системы направляющих роликов.
Механизм привода содержит зубчатую передачу и связанный с ним приводной ролик, обеспечивающий движение троса. Зубчатая передача получает вращательный момент от рукоятки или электродвигателя, и преобразует его в поступательное движение гибкого элемента. Также в механизме привода установлен пружинный стопорный механизм, фиксирующий стекло в выбранном положении.
В качестве гибкого элемента наиболее часто используется стальной трос малого диаметра, но также возможно применение цепи и зубчатого ремня. Трос обходит приводной и направляющие ролики, количество которых может быть два, четыре и более, ролики располагаются так, чтобы трос имел одну или две вертикальные (ниспадающие) ветви. На этих ветвях монтируются кронштейны, удерживающие нижнюю кромку стекла. Для надежного привода и исключения проскальзывания трос на приводном ролике уложен в два оборота.
Тросовый механизм привода бывает двух типов:
• С одной рабочей ветвью — трос имеет только одну вертикальную ветвь, на которой располагается кронштейн стекла;
• С двумя рабочими ветвями — трос обходит несколько роликов и имеет две вертикальных ветви, на которых располагаются кронштейны крепления стекла.
В тросовых стеклоподъемниках часто используются направляющие в виде рейки или трубки, которые проходят вдоль вертикальных ветвей троса и обеспечивают правильное движение кронштейна. Для защиты от износа и коррозии трос на подводящих ветвях заключен в пластиковую оболочку. А для компенсации ослабления натяжки троса предусмотрены пружины выбора слабины троса, которые находятся на концах троса, соединяя его в замкнутую петлю.
Работает тросовый стеклоподъемник просто: крутящий момент от ручки или от электродвигателя передается на механизм привода, преобразуется зубчатой передачей и передается на приводной ролик. Расположенный на приводном ролике трос получает поступательное движение, и, в зависимости от направления движения, с помощью кронштейнов поднимает или опускает стекло. При остановке приводного механизма срабатывает фиксатор (это может быть просто пружина или более сложное устройство), и стекло останавливается в выбранном положении.
Конструкция и принцип работы рычажного стеклоподъемника

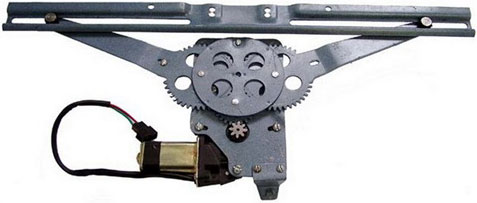

Рычажный стеклоподъемник состоит из приводного механизма, системы рычагов и кулисы с кронштейном крепления стекла.
Приводной механизм состоит из ведущей шестерни, которая получает крутящий момент от рукоятки или электродвигателя, и зубчатого сектора. С зубчатым сектором жестко соединен рычаг, на противоположном конце которого расположен ролик малого диаметра. Ролик входит в прорезь кулисы, которая соединена с кронштейном и жестко зафиксирована на нижней кромке стекла.
Существует несколько разновидностей рычажного стеклоподъемника:
• С одним рычагом;
• С системой рычагов («ножницами»), один из которых является ведущим, и еще один или два — ведомые;
• С двумя ведущими рычагами.
Стеклоподъемник с двумя ведущими рычагами конструктивно аналогичен механизму с одним рычагом, однако в нем предусмотрено два зубчатых сектора, соединенных с ведущей шестерней, и несущих на себе рычаги. Механизм с системой рычагов более сложен, он имеет только один приводной рычаг, и ряд вспомогательных рычагов, которые обеспечивают подъем и опускание стекла с опорой стекла в двух точках. Этот тип механизма позволяет избежать неравномерность подъема и опускания стекла, присущую механизмам с двумя ведущими рычагами.
Работает рычажный стеклоподъемник просто: вращательный момент от рукоятки или электродвигателя через ведущую шестерню передается на зубчатый сектор, и преобразуется в поступательное движение рычага. Противоположной стороной рычаг толкает кулису и связанное с ней стекло, смещение рычага компенсируется скольжением его ролика по пазу кулисы. Фиксация стекла в выбранном положении осуществляется пружинным стопорным механизмом.
Конструкция и принцип работы реечного стеклоподъемника

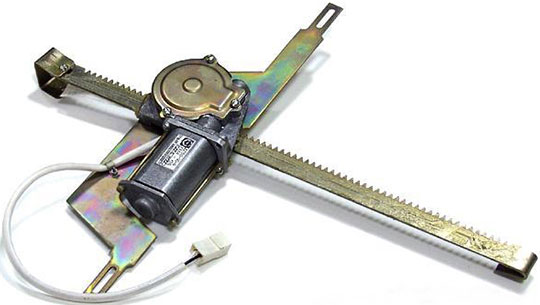

Реечный стеклоподъемник имеет крайне простое устройство. Основу механизма составляет каретка, которая объединяет в себе ведущую шестерню, электродвигатель и кронштейн крепления стекла. Каретка располагается на неподвижной вертикальной зубчатой рейке так, что ведущая шестерня входит в зацепление с зубцами рейки, также рейка выступает для каретки в роли направляющей.
Работает реечный ЭСП просто: крутящий момент от электродвигателя подается на ведущую шестерню, она начинает катиться вдоль зубчатой рейки и тянуть за собой всю каретку — так происходит подъем или опускание стекла. При остановке каретки происходит стопорение шестерни и фиксация стекла в выбранном положении.
Особенности управления и работы электрических стеклоподъемников
В завершении несколько слов об управлении ЭСП. На ранних моделях устройств использовалось непосредственное управление, в котором рукоятка заменялась кнопкой или кнопками управления электродвигателем. Такая система проста, но имеет массу недостатков, поэтому ей на замену пришла система электронного управления с массой функций. Например, стекло можно поднять и опустить одним кратковременным нажатием на клавишу управления, система может автоматически закрывать окна при постановке авто на охрану, и т.д. Также предусматриваются защитные механизмы — остановка стекла при появлении препятствия (предотвращает травмирование), блокировка окон и другие.
Современный стеклоподъемник — это уже не просто механизм, а сложная система с датчиками, контрольными и исполнительными механизмами, которая делает автомобиль более удобным и комфортным.
