Реле поворота: основа световой сигнализации автомобиля
Все транспортные средства должны оборудоваться световыми указателями поворота, работающими в прерывистом режиме. Правильную работу указателей поворота обеспечивают специальные реле-прерыватели — все об этих приборах, их типах, конструкции и работе, а также о выборе и замене читайте в данной статье.
Что такое реле поворота?
Реле поворота (реле-прерыватель указателей поворота, прерыватель тока) — электрический либо электронный прибор, предназначенный для замыкания и размыкания цепи световых указателей поворота транспортного средства с целью формирования прерывистого сигнала для предупреждения о выполнении транспортным средством тех или иных маневров.
На данное устройство возлагается четыре основных функции:
- Формирование прерывистого сигнала световых указателей поворота на одной стороне автомобиля (на правой или левой) при выполнении соответствующих маневров;
- Формирование прерывистого сигнала всех световых указателей поворота при включении аварийной сигнализации;
- Формирование прерывистого сигнала соответствующей контрольной лампы на приборной панели;
- Формирование прерывистого звукового сигнала, информирующего водителя о включенных указателях поворота.
Реле-прерыватель входит в состав трех электрических цепей: двух цепей световых указателей поворота на правой и левой стороне ТС, и одной цепи аварийной сигнализации (в которую входят указатели поворота на обеих сторонах автомобиля). Для включения световой сигнализации реле подключается к соответствующей цепи с помощью подрулевого переключателя. Поэтому обычно на транспортных средствах устанавливается только одно реле поворотов.
Действующие правила дорожного движения и стандарты устанавливают, что все механические транспортные средства, эксплуатируемые на территории РФ, должны оснащаться указателями поворотов, а использование этой сигнализации обязательно при выполнении любых маневров. При неработающей световой сигнализации необходимо принять меры для устранения неисправностей, наиболее часто ремонт сводится к простой замене реле-прерывателя указателей поворота. Но прежде, чем покупать и менять реле, необходимо разобраться в существующих сегодня типах этих приборах, их устройстве и характеристиках.
Классификация, устройство и принцип работы реле поворота
На автомобилях, тракторах и иной технике находят применение два основных вида реле:
- Электромагнитотепловые;
- Электронные.
Конструкция электромагнитотеплового реле
Приборы этих типов отличаются заложенными в них физическими принципами работы и, соответственно, конструкцией.
Электромагнитотепловые прерыватели тока. Это реле поворотов старой конструкции, которые используются на автомобилях несколько десятилетий, но благодаря простому устройству и надежности все еще не потеряли своей актуальности.
Основу данного прибора составляет электромагнитный сердечник с катушкой и два стальных якорька с контактными группами. Один якорек оттянут от своего контакта тонкой струной из нихрома (металла с большим удельным сопротивлением и высоким коэффициентом теплового расширения), второй якорек удерживается на некотором расстоянии от своего контакта пружинящей бронзовой пластинкой. Функционирует реле этого типа довольно просто. При включении указателей поворота ток проходит по обмотке сердечника, нихромовой струне и резистору, сопротивление этой цепи высокое, поэтому лампы светятся вполнакала. В течение короткого времени струна нагревается и за счет теплового расширения удлиняется — якорек притягивается к своему контакту и замыкает цепь — в этом случае ток течет в обход струны и резистора, лампы указателей поворота светятся полным накалом. Обесточенная струна быстро охлаждается, укорачивается и оттягивает якорек от контакта — цепь разрывается, ток вновь течет по струне и процесс повторяется.
В момент замыкания контактов по электромагнитному сердечнику протекает большой ток, вокруг него формируется магнитное поле, которое притягивает второй якорек — замыкается вторая группа контактов, которая включает лампу на приборной панели. Благодаря этому работа указателей поворота дублируется прерывистой работой лампы на приборной панели. Описанные процессы могут происходить с частотой 60-120 раз в одну минуту (то есть, каждый цикл нагрева и остывания струны занимает от 0,5 до 1 секунды).

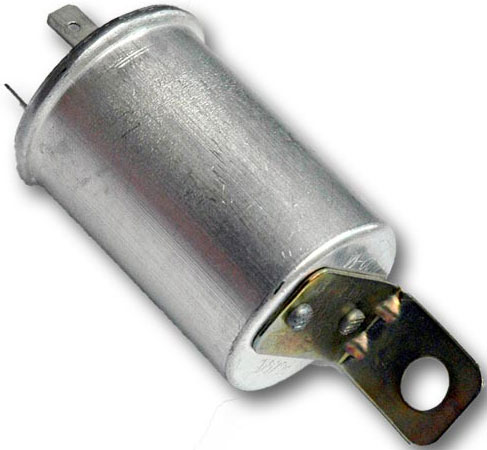

Реле электромагнитотеплового типа обычно помещаются в цилиндрический металлический корпус с винтовыми или ножевыми контактами, они могут монтироваться в подкапотном пространстве или под приборной панелью.
Электронные прерыватели поворотов. Это современные устройства, которые используются на всех новых автомобилях. Сегодня существует два типа электронных реле:
• С электромагнитным реле для подключения нагрузки (ламп указателей поворота);
• С электронным ключом для подключения нагрузки.

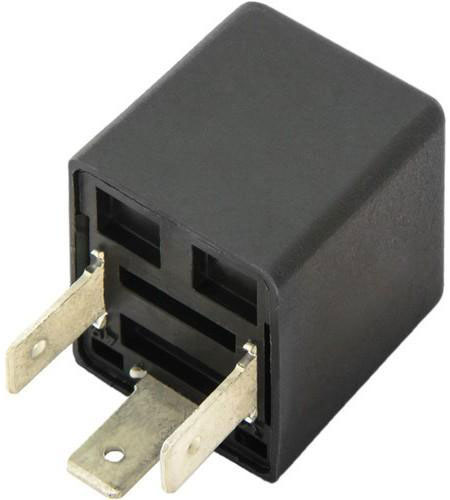

В первом случае реле поворотов состоит из двух функциональных блоков — простого электромагнитного реле и электронного ключа на полупроводниковом приборе (на транзисторе или микросхеме). Электронный ключ выступает в роли тактового генератора, который с установленной заранее частотой подает ток на обмотку электромагнитного реле, а контакты реле, замыкаясь и размыкаясь, обеспечивают включение и отключение указателей поворота.
Во втором случае вместо электромагнитного реле используется электронный ключ на мощном транзисторе, который обеспечивает подключение и отключение указателей поворота с необходимой частотой.

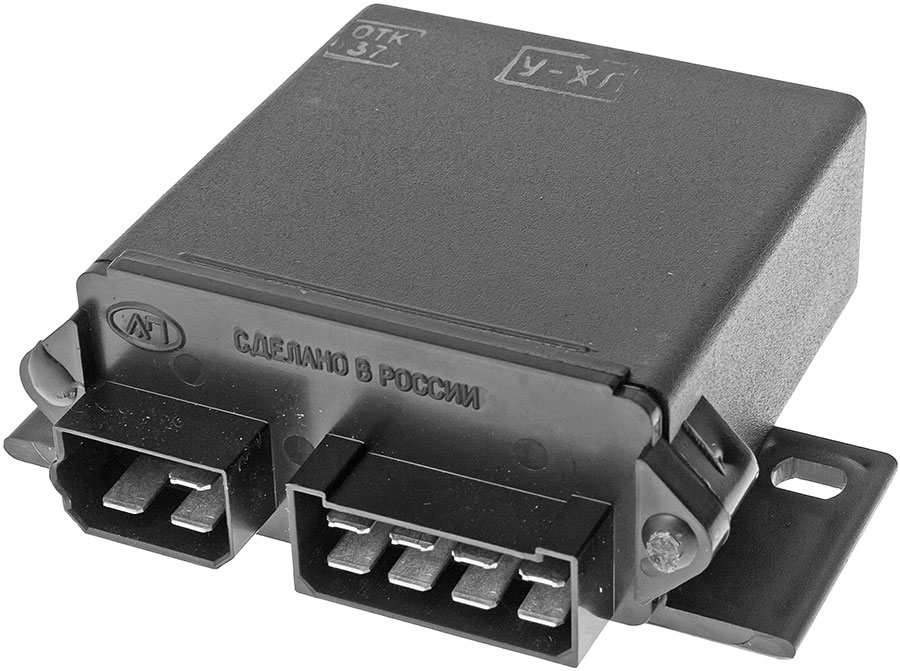

Электронные реле обычно помещаются в стандартные пластиковые корпуса с ножевыми контактами, они обычно устанавливаются в блок реле и предохранителей, реже — под приборной панелью или в подкапотном пространстве.
Вопросы правильной покупки и замены реле поворота
Неисправность реле — одна из частых проблем электросистемы автомобилей, и, хотя правила дорожного движения не запрещают эксплуатацию транспортного средства с неисправными указателями поворота (так как сигналы можно подавать рукой), эту деталь в случае поломки следует как можно скорее заменить. На замену нужно выбирать реле того же типа и модели, что было установлено на автомобиле ранее. Однако сегодня на рынке существует множество аналогов наиболее распространенных реле поворота, и среди них можно подобрать нужный прибор. Для верного выбора нужно учитывать следующее:
- Напряжение питания — реле должно соответствовать питанию электросети ТС (12 или 24 вольта);
- Количество и расположение контактов (распиновка) — реле должно встать на свое место в блоке реле и предохранителей или в отдельном разъеме без каких-либо доработок;
- Габариты корпуса — реле не должно выходить за габариты блока реле и предохранителей (хотя здесь есть исключения).
Современные реле меняются просто — нужно открыть блок реле и предохранителей, вынуть старое реле, при необходимости почистить электрический разъем (убрать грязь и пыль), и вставить новое реле. Прерыватели электромагнитотеплового типа с винтовыми разъемами требуют выполнить больше манипуляций: нужно ослабить гайки старого реле, снять провода и зафиксировать их на новом реле. При этом само реле обычно монтируется на кузов с помощью кронштейна и болта. В некоторых случаях электромагнитотепловые реле допускают изменение частоты прерывания тока — для этого прибор нужно разобрать и выполнить регулировку поворотом винта, натягивающего нихромовую струну.
При правильном выборе и установке реле сразу же начнет работать, обеспечивая соблюдение правил дорожного движения.
