Системы впрыска дизельных двигателей
Дизельный двигатель работает за счет самовоспламенения топлива, поданного под высоким давлением. Однако распылить топливо в цилиндре дизеля — нетривиальная задача, которую конструкторам приходится решать уже больше века. О том, какие сегодня используются системы впрыска дизельных двигателей, как они устроены и как работают, читайте в этой статье.
Особенности работы топливной системы дизельного двигателя
Главная особенность дизельного двигателя заключается в том, что в нем используется принцип самовозгорания топлива под действием сжатого и нагретого в цилиндре воздуха. Для успешного возгорания необходимо произвести подачу топлива в цилиндр примерно в конце такта сжатия, а так как воздух в цилиндре сильно сжат, топливо тоже должно быть подано под высоким давлением — на практике в разных двигателях топливо впрыскивается под давлением от 100 до 2500 атмосфер.
С другой стороны, мало просто подать топливо в цилиндр — это необходимо сделать так, чтобы обеспечить наилучшие условия для самовозгорания и наиболее полного сгорания. Самый простой и эффективный способ — распылить топливо в цилиндре с помощью форсунки.
Таким образом, в дизельных двигателях используются системы впрыска топлива, и все они, независимо от типа, имеют два основных компонента: топливный насос высокого давления (ТНВД) и форсунки. А отличия систем заключаются в устройстве насоса и форсунок, их расположении и наличии дополнительных компонентов.
Системы впрыска дизельных двигателей
Существует несколько типов систем впрыска дизельных двигателей, среди которых наибольшее распространение получили следующие:
- Системы с рядным ТНВД;
- Системы с ТНВД распределительного типа;
- Системы с насос-форсунками;
- Аккумуляторные системы типа Common Rail («Общая магистраль»).
При этом все системы имеют большое число разновидностей, однако мы расскажем только о самых популярных типах.
Рядный ТНВД
Рядный ТНВД — наиболее простое решение, которое активно используется на протяжении многих десятилетий и даже сегодня пользуется высокой популярностью. По сравнению с другими системами, рядный насос громоздок и тяжел, поэтому он широко используется только на мощных автомобильных и тракторных двигателях.
Основу рядного ТНВД составляют плунжерные пары, число которых равно числу цилиндров. В общем случае, плунжерная пара представляет собой цельнометаллический цилиндр (плунжер), движущийся в гильзе. Двигаясь вверх, плунжер сжимает топливо, по достижении определенного давления открывается нагнетательный клапан, который выпускает сжатое топливо — оно направляется к форсунке, которой впрыскивается в цилиндр. Двигаясь в обратную сторону, плунжер открывает впускной канал, и пространство над ним наполняется новой порцией топлива. Для заполнения плунжерной пары топливом служит специальный подкачивающий насос.
Плунжеры приводятся в движение кулачковым валом по типу распределительного вала двигателя. Вал приводится в движение двигателем, ТНВД связан с двигателем через муфту опережения впрыска, которая позволяет настраивать работу насоса в зависимости от оборотов и тактов двигателя.
Распределительный ТНВД
ТНВД распределительного типа по устройству в целом повторяет рядный ТНВД, однако в нем используется только одна или две плунжерных пары (одна пара может обслуживать от 2 до 6 цилиндров). Принцип работы распределительного насоса сводится к тому, что плунжер двигается не только вверх и вниз, но и одновременно вращается вокруг оси и поочередно открывает выпускные отверстия, через которые топливо под давлением подается к цилиндрам.
Более современный и эффективный тип распределительного ТНВД — роторный. В нем используется ротор с установленными плунжерами (от 2 до 4, они движутся навстречу друг другу), который вращается и распределяет топливо по цилиндрам.
Распределительный насос компактен и легок, однако он требует более тщательной настройки, поэтому сегодня для его управления широко применяются электронные регуляторы.
Насос-форсунка
Название «насос-форсунка» говорит само за себя — в ней объединены форсунка и насосная секция, в основе которой лежит все та же плунжерная пара. Преимущество такого решения в том, что оно позволяет легко регулировать подачу топлива в каждый цилиндр, а при выходе из строя одного насоса остальные останутся в строю.
Насос-форсунка имеет большое преимущество, так как управлять ею можно с помощью распределительного вала двигателя, который расположен в головке цилиндров, то есть — там же, где и форсунки. Так что здесь не нужно использовать отдельную систему привода, а достаточно использовать уже имеющийся вал ГРМ.
Насос-форсунка достаточно широко используется на дизельных двигателях грузовых автомобилях, а также на двигателях внедорожников.

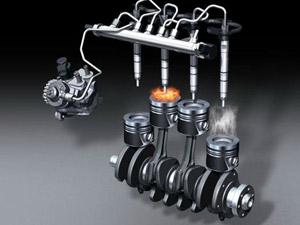

Common Rail
Common Rail — самая современная система впрыска топлива, которая может обеспечить наилучшие характеристики работы двигателя. Эта система стала использоваться с конца 1990-х годов компанией Bosch, и к сегодняшнему дню ею оснащается практически три четверти всех сходящих с конвейеров дизельных двигателей.
Отличительная черта Common Rail — наличие так называемого аккумулятора, в котором топливо находится под постоянным высоким давлением и из него подается к форсункам. Аккумулятор — это общая топливная магистраль (это отражено в названии Common Rail, что переводится с английского, как «общая магистраль») или топливная рампа, в которую топливо нагнетается с помощью ТНВД.
Наличие аккумулятора позволяет значительно улучшить впрыск топлива через форсунки (так как они работают под постоянным давлением и только открываются в необходимые моменты, причем за один такт может производиться до 9 впрыскиваний), а также упростить ТНВД и другие детали системы впрыска.
На современных двигателях Common Rail полностью управляется электроникой. Блок управления на основе данных с нескольких датчиков определяет количество подаваемого топлива, моменты его подачи в цилиндры и т.д. Это позволяет достичь наилучшей работы двигателя и снизить его токсичность на всех режимах.
Права на технологию Common Rail принадлежат компании Bosch.
