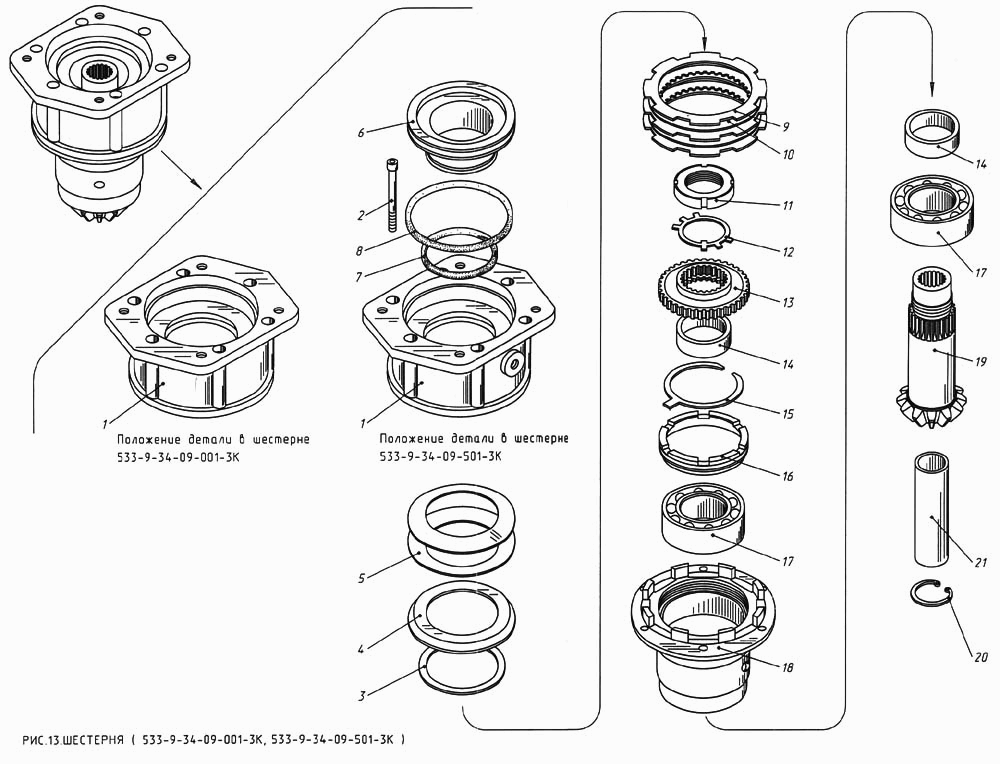

Шестерня МКСМ-800

Коробка передач МКСМ-800 Рама в сборе МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шестерня (лев.)

Заводской номер: 533-9-34-09-501-3К Количество на модель: 1
533-9-34-09-501-3К
1

Номер детали на чертеже:

Шестерня (прав.)

Заводской номер: 533-9-34-09-001-3К Количество на модель: 1
533-9-34-09-001-3К
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: 533-0-34-09-003-3К Количество на модель: 2
533-0-34-09-003-3К
2
2

Номер детали на чертеже:

2

Винт М8-6gХ80.48.019 ГОСТ 11738-84

Заводской номер: Винт М8-6gХ80.48.019 ГОСТ 11738-84 Количество на модель: 6
Винт М8-6gХ80.48.019 ГОСТ 11738-84
6
3

Номер детали на чертеже:

3

Кольцо В 80.Хим.Окс.прм. ГОСТ 13940-86

Заводской номер: Кольцо В 80.Хим.Окс.прм. ГОСТ 13940-86 Количество на модель: 2
Кольцо В 80.Хим.Окс.прм. ГОСТ 13940-86
2
4

Номер детали на чертеже:

4

Диск

Заводской номер: 533-0-34-09-009-1К Количество на модель: 2
533-0-34-09-009-1К
2
5

Номер детали на чертеже:

5

Тарельчатая пружина

Заводской номер: 533-0-34-09-359-1К Количество на модель: 4
533-0-34-09-359-1К
4
6

Номер детали на чертеже:

6

Поршень

Заводской номер: 533-0-34-09-008-1К Количество на модель: 2
533-0-34-09-008-1К
2
7

Номер детали на чертеже:

7

Кольцо уплотнительное

Заводской номер: 765-12-28 Количество на модель: 1
765-12-28
1
8

Номер детали на чертеже:

8

Кольцо уплотнительное

Заводской номер: 765-12-54 Количество на модель: 1
765-12-54
1
9

Номер детали на чертеже:

9

Диск наружный

Заводской номер: 533-0-34-09-311-1К Количество на модель: 6
533-0-34-09-311-1К
6
10

Номер детали на чертеже:

10

Диск внутренний

Заводской номер: 533-0-34-09-310-1К Количество на модель: 4
533-0-34-09-310-1К
4
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 672-30-24-04 Количество на модель: 2
672-30-24-04
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 672-31-168-01 Количество на модель: 2
672-31-168-01
2
13

Номер детали на чертеже:

13

Поводок

Заводской номер: 533-0-34-09-006-2К Количество на модель: 2
533-0-34-09-006-2К
2
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 533-0-34-09-015-1К Количество на модель: 4
533-0-34-09-015-1К
4
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 533-0-34-09-011-2К Количество на модель: 2
533-0-34-09-011-2К
2
16

Номер детали на чертеже:

16

Гайка

Заводской номер: 533-0-34-09-016-2К Количество на модель: 2
533-0-34-09-016-2К
2
17

Номер детали на чертеже:

17

Подшипник 3056210 ГОСТ 4252-75

Заводской номер: Подшипник 3056210 ГОСТ 4252-75 Количество на модель: 4
Подшипник 3056210 ГОСТ 4252-75
4
18

Номер детали на чертеже:

18

Корпус

Заводской номер: 533-0-34-09-005-3К Количество на модель: 2
533-0-34-09-005-3К
2
19

Номер детали на чертеже:

19

Шестерня

Заводской номер: 533-0-34-09-315-1К Количество на модель: 2
533-0-34-09-315-1К
2
20

Номер детали на чертеже:

20

Кольцо В 37.Хим. Окс. прм. ГОСТ 13943-86

Заводской номер: Кольцо В 37.Хим. Окс. прм. ГОСТ 13943-86 Количество на модель: 2
Кольцо В 37.Хим. Окс. прм. ГОСТ 13943-86
2
21

Номер детали на чертеже:

21

Втулка коническая

Заводской номер: 533-0-34-09-367-1К Количество на модель: 2
533-0-34-09-367-1К
2
