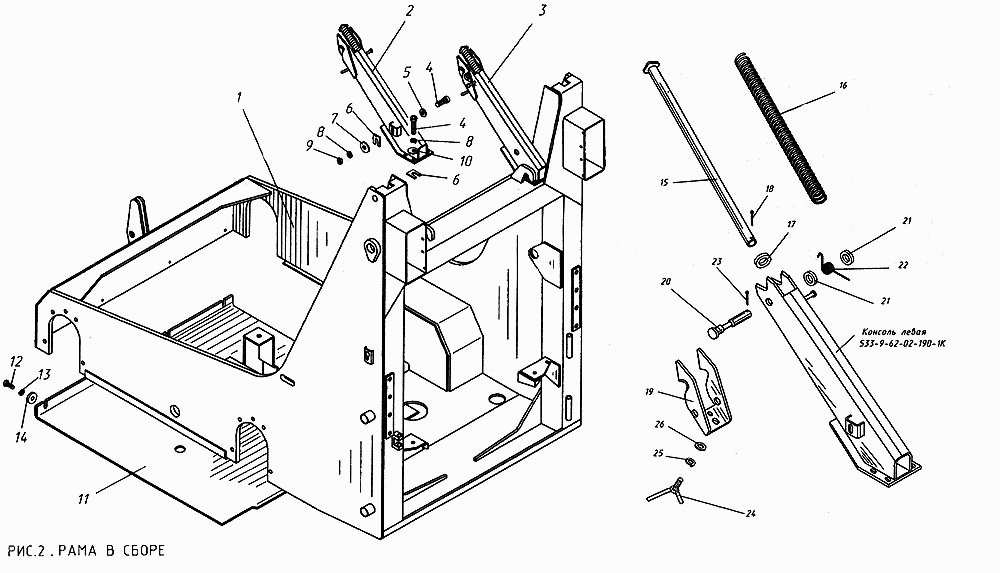

Рама в сборе МКСМ-800

Шестерня МКСМ-800 Установка колес МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пружина правая

Заводской номер: 533-0-62-02-209-1К Количество на модель: 1
533-0-62-02-209-1К
1

Номер детали на чертеже:

Рама в сборе

Заводской номер: 533-9-62-02-000-1К Количество на модель: 1
533-9-62-02-000-1К
1
1

Номер детали на чертеже:

1

Рама

Заводской номер: 533-9-62-02-001-1К Количество на модель: 1
533-9-62-02-001-1К
1
2

Номер детали на чертеже:

2

Консоль левая

Заводской номер: 533-9-62-02-190-1К Количество на модель: 1
533-9-62-02-190-1К
1
3

Номер детали на чертеже:

3

Консоль правая

Заводской номер: 533-9-62-02-200-1К Количество на модель: 1
533-9-62-02-200-1К
1
4

Номер детали на чертеже:

4

Винт М10-6gХ35.88.38ХС.019 ГОСТ 11738-84

Заводской номер: Винт М10-6gХ35.88.38ХС.019 ГОСТ 11738-84 Количество на модель: 10
Винт М10-6gХ35.88.38ХС.019 ГОСТ 11738-84
10
5

Номер детали на чертеже:

5

Шайба 10.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 10.01.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 10.01.0118 ГОСТ 11371-78
2
5

Номер детали на чертеже:

5

Шайба 10.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 10.02.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 10.02.0118 ГОСТ 11371-78
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 533-0-62-02-236-1К Количество на модель: 60
533-0-62-02-236-1К
60
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 533-0-62-31-097-1К Количество на модель: 2
533-0-62-31-097-1К
2
8

Номер детали на чертеже:

8

Шайба 10 ОТ 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Количество на модель: 10
Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
10
9

Номер детали на чертеже:

9

Гайка М10-6Н.6.019 ГОСТ 5915-70

Заводской номер: Гайка М10-6Н.6.019 ГОСТ 5915-70 Количество на модель: 2
Гайка М10-6Н.6.019 ГОСТ 5915-70
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 672-31-153 Количество на модель: 8
672-31-153
8
11

Номер детали на чертеже:

11

Панель

Заводской номер: 533-0-62-02-230-1К Количество на модель: 1
533-0-62-02-230-1К
1
12

Номер детали на чертеже:

12

Болт М8-6gХ20.46.019 ГОСТ 7796-70

Заводской номер: Болт М8-6gХ20.46.019 ГОСТ 7796-70 Количество на модель: 4
Болт М8-6gХ20.46.019 ГОСТ 7796-70
4
13

Номер детали на чертеже:

13

Шайба 8Т 65 Г06 ГОСТ 6402-70

Заводской номер: Шайба 8Т 65 Г06 ГОСТ 6402-70 Количество на модель: 4
Шайба 8Т 65 Г06 ГОСТ 6402-70
4
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 700-31-629 Количество на модель: 4
700-31-629
4
15

Номер детали на чертеже:

15

Стойка

Заводской номер: 533-9-62-02-210-1К Количество на модель: 2
533-9-62-02-210-1К
2
16

Номер детали на чертеже:

16

Пружина

Заводской номер: 729-58-228 Количество на модель: 2
729-58-228
2
17

Номер детали на чертеже:

17

Шайба 22.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 22.01.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 22.01.0118 ГОСТ 11371-78
2
17

Номер детали на чертеже:

17

Шайба 22.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 22.02.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 22.02.0118 ГОСТ 11371-78
2
18

Номер детали на чертеже:

18

Шплинт 5Х28.0118 ГОСТ 397-79

Заводской номер: Шплинт 5Х28.0118 ГОСТ 397-79 Количество на модель: 2
Шплинт 5Х28.0118 ГОСТ 397-79
2
19

Номер детали на чертеже:

19

Зажим

Заводской номер: 533-0-62-02-394-1К Количество на модель: 2
533-0-62-02-394-1К
2
20

Номер детали на чертеже:

20

Цапфа

Заводской номер: 533-0-62-02-225-2К Количество на модель: 2
533-0-62-02-225-2К
2
21

Номер детали на чертеже:

21

Шайба 18.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 18.02.0118 ГОСТ 11371-78 Количество на модель: 4
Шайба 18.02.0118 ГОСТ 11371-78
4
21

Номер детали на чертеже:

21

Шайба 18.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 18.01.0118 ГОСТ 11371-78 Количество на модель: 4
Шайба 18.01.0118 ГОСТ 11371-78
4
22

Номер детали на чертеже:

22

Пружина левая

Заводской номер: 533-0-84-02-905-1К Количество на модель: 1
533-0-84-02-905-1К
1
23

Номер детали на чертеже:

23

Шплинт 4Х25.0118 ГОСТ 397-79

Заводской номер: Шплинт 4Х25.0118 ГОСТ 397-79 Количество на модель: 2
Шплинт 4Х25.0118 ГОСТ 397-79
2
24

Номер детали на чертеже:

24

Фиксатор

Заводской номер: 533-9-62-02-315-1К Количество на модель: 2
533-9-62-02-315-1К
2
25

Номер детали на чертеже:

25

Шайба 12 ОТ 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 Количество на модель: 2
Шайба 12 ОТ 65Г 06 ГОСТ 6402-70
2
26

Номер детали на чертеже:

26

Шайба 12.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 12.01.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 12.01.0118 ГОСТ 11371-78
2
26

Номер детали на чертеже:

26

Шайба 12.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 12.02.0118 ГОСТ 11371-78 Количество на модель: 2
Шайба 12.02.0118 ГОСТ 11371-78
2
